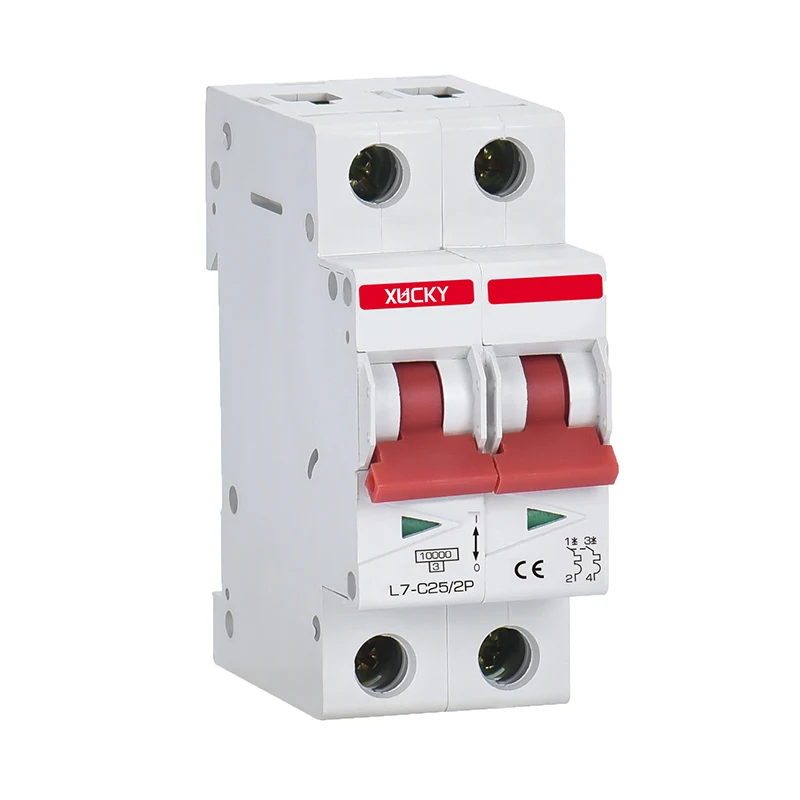

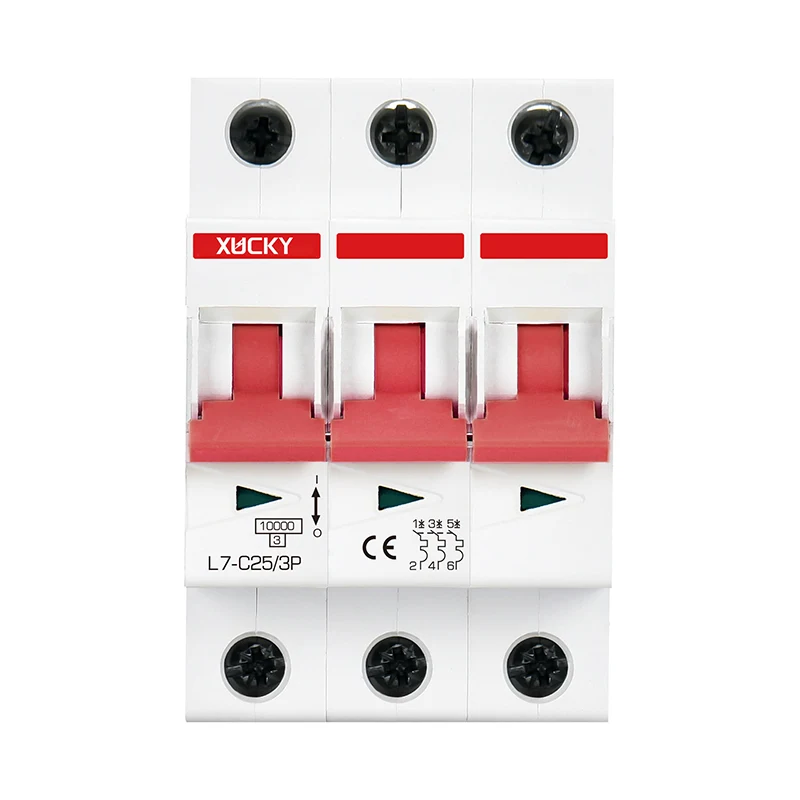

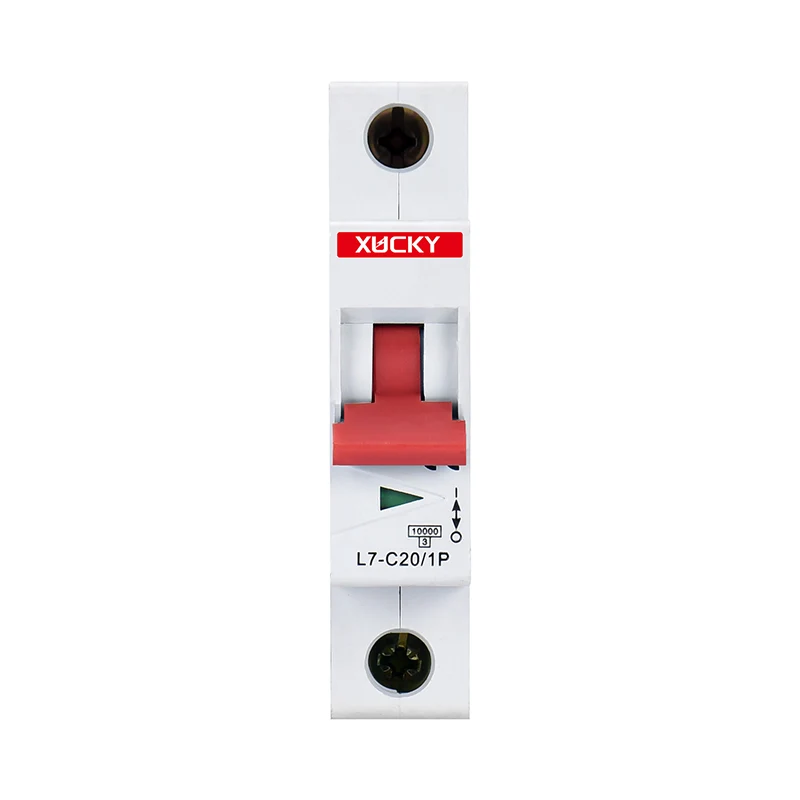

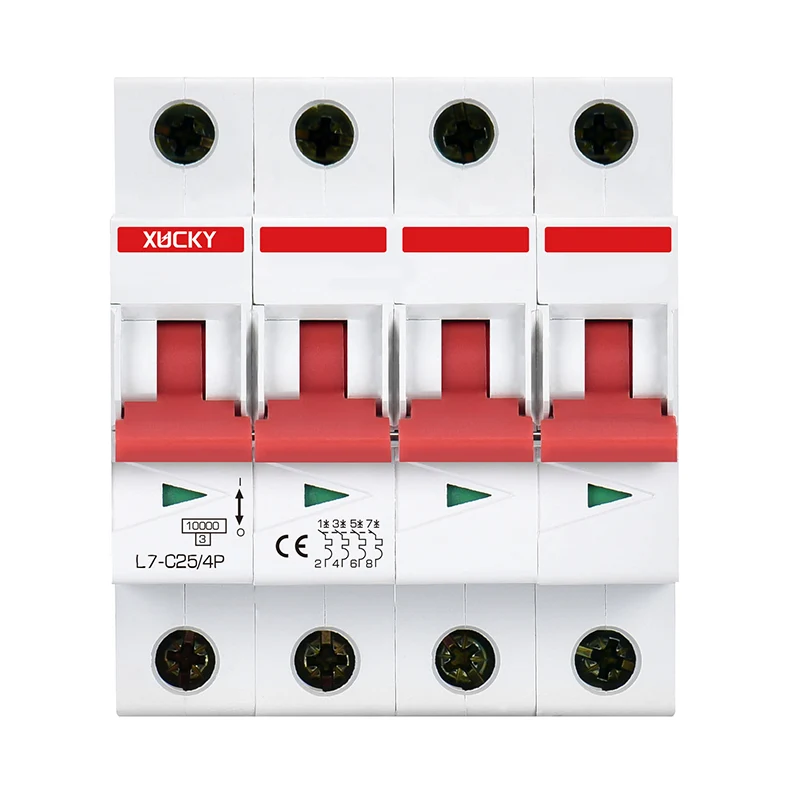

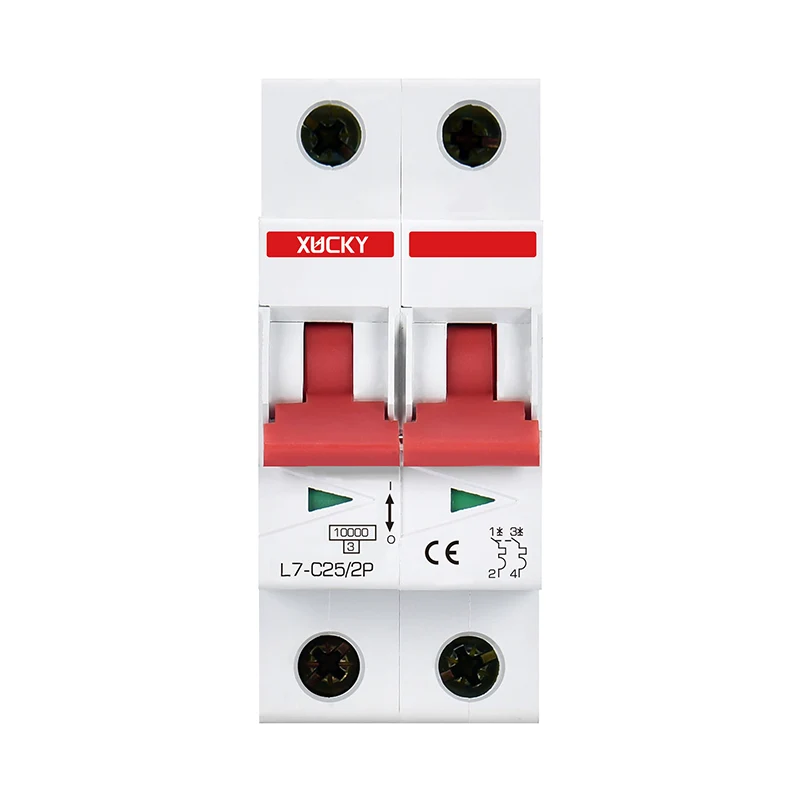

L7 მინიატურული მიკროსქემის ამომრთველი

წარმოგიდგენთ ჩვენი ახალი მინიატურული მიკროსქემის ამომრთველს, L7 Xucky- სგან! იგი მოდის 1p, 2p, 3p, 4p პოლარობით და შეესაბამება IEC60898 - 1/GB/T10963.1 სტანდარტებს. L7 მინიატურული მიკროსქემის ამომრთველი გთავაზობთ გადატვირთვას და მოკლე - მიკროსქემის დაცვას. CE, CB, სერთიფიკატებით, ეს საიმედოა. რეიტინგული დენის მერყეობს 1A- დან 63A- მდე, ხოლო რეიტინგული ძაბვაა 230/240V (1p) და 400/415V (2p - 4p). მას აქვს მაღალი დარღვევის სიმძლავრე 6/10 კა, ანთება ჭურვი და მისი დამონტაჟება შესაძლებელია სადმე. გრძელი ელექტრული და მექანიკური სიცოცხლის ხანგრძლივობით, ეს შესანიშნავი არჩევანია სხვადასხვა პროგრამებისთვის.

ტექნიკური მახასიათებლები

● პოლარობა: 1p, 2p, 3p, 4p;

● შეესაბამება სტანდარტებს: IEC60898- 1/GB/T10963.1;

● პროდუქტის ფუნქცია: გადატვირთვა და მოკლე წრის დაცვა;

● სერთიფიკატი: CE, CB, SAA;

● შეფასებული დენი (ა): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● შეფასებული ძაბვა UE: 230/240V (1p), 400/415V (2p ~ 4p);

● შეფასებული სიხშირე (Hz): 50/60;

● შეფასებული საიზოლაციო ძაბვა: 500V;

● შეფასებული იმპულსი გაუძლოს ძაბვას (ზემოქმედებას) KU: 4;

Rated შეფასებული Breaking Cpactical ICN (KA): 6/10ka;

● დაცვის დონე: IP20;

● ელექტრო სიცოცხლის ხანგრძლივობა (დრო): 10,000;

● მექანიკური სიცოცხლის ხანგრძლივობა (დრო): 30,000;

● დარღვევის უნარი:

Flame retardant: v0 დონე;

● ინსტალაციის ადგილმდებარეობა: ნებისმიერი ადგილმდებარეობა;

● მოქმედი მავთულის ჯვარი; მყარი მავთული (მმ): 1-35; Twisted Wire (MM2): 1-25;

● მაქსიმალური გაყვანილობის ბრუნვის (n. M): 3.5;

● გარემოსდაცვითი ტემპერატურა (გ): -25 -დან+45 -მდე, მაქსიმალური ტენიანობა 95%;

● შენახვის ტემპერატურა (გ):- 40- +75;

● ენერგიის ლიმიტის დონე: 3;

● ინსტალაციის სიმაღლე (მეტრი): არ აღემატება 2000 -ს.

თვისებები

● სწრაფი დახურვა: ზემოქმედების დატვირთვის საიმედო ოპერაციის უზრუნველყოფა და მიკროსქემის ამომრთველების სიცოცხლის გახანგრძლივება;

● სახელურის ქვემოთ არის მკაფიო გახსნისა და დახურვის ინდიკატორის ფანჯარა;

● პროდუქტის ზედაპირზე დაბეჭდილი ინფორმაცია გრძელვადიანი, ნათელი და არც ისე ადვილია წაშლა;

● იონიზებული გაზების ემისია ექვემდებარება მკაცრ შეზღუდვებს: 45 მმ ქსელის მანძილი;

● ეს L7 მინიატურული მიკროსქემის ამომრთველი შეესაბამება IEC 60898-1 სტანდარტის B ტიპს, C- ტიპის და D- ტიპის მოგზაურობის მრუდების მახასიათებლებს.

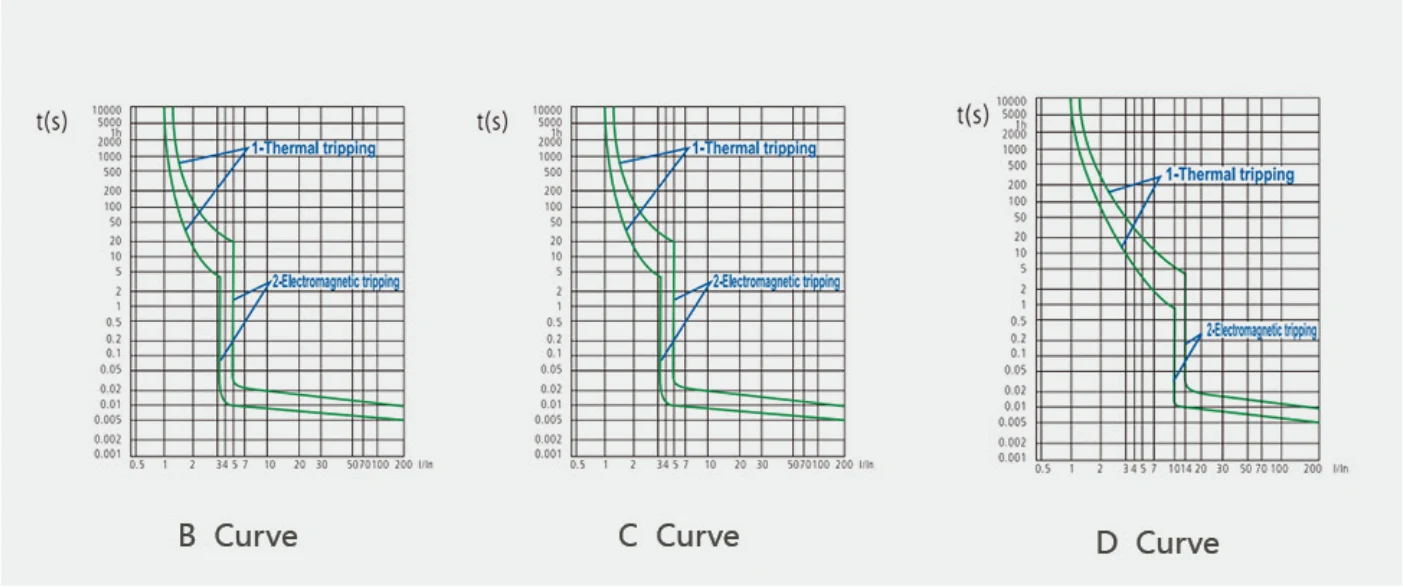

დამახასიათებელი დამახასიათებელი მოსახვევები

IEC 60898-1

მაგნიტური გამოშვება

როდესაც მიკროსქემის მოკლე წრე ხდება, მყისიერი ტრიალი მიიღწევა მაგნიტით, რომელსაც აქვს რკინის ბირთვი. 1EC60898 სტანდარტის თანახმად, ეს L7 მინიატურული მიკროსქემის ამომრთველი შეიძლება დაიყოს სამ ტიპად: B, C და D.

თერმული გამოშვება

● მას შემდეგ, რაც გადატვირთვა მოხდება წრეში, მიკროსქემის ამომრთველის ბიმეტალური ზოლები სითბოს გამო მოხდება, რაც იწვევს კონტაქტებს გათიშვისა და თერმული ტრიპტის შედეგად;

● IEC სტანდარტი განსაზღვრავს ტრიპინგის დროის დიაპაზონს სხვადასხვა გადატვირთვის დენებისთვის;

● საცნობარო ტესტის გარემოს ტემპერატურაა 30 ° C.

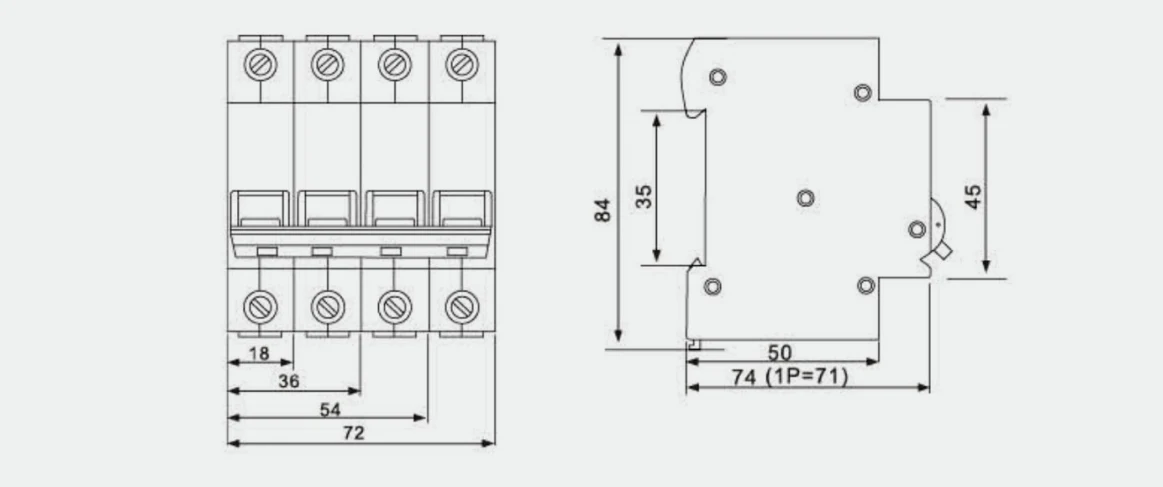

● პროდუქტისა და ინსტალაციის ზომები (მმ)

L7 მინიატურული წრიული ამომრთველი დამონტაჟებულია სახელმძღვანელო სარკინიგზოზე, მაქსიმალური კავშირის სიმძლავრით 25 მმ 2.
