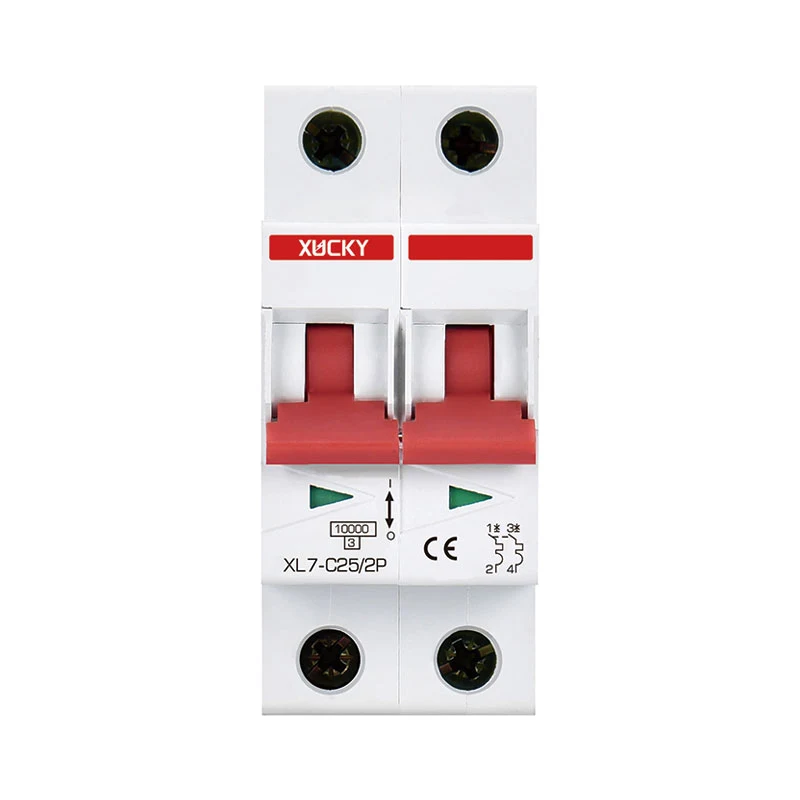

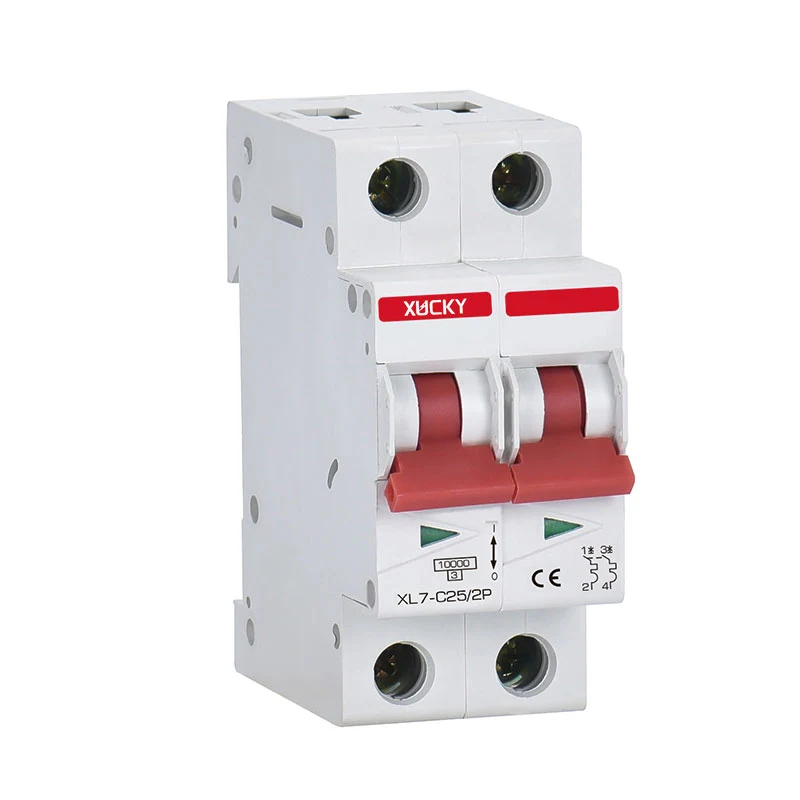

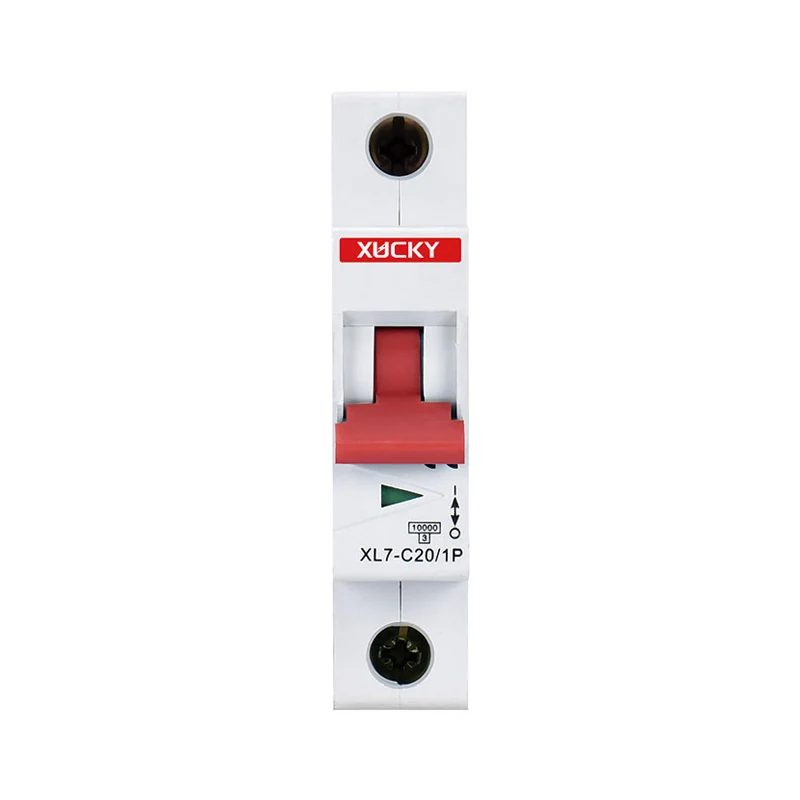

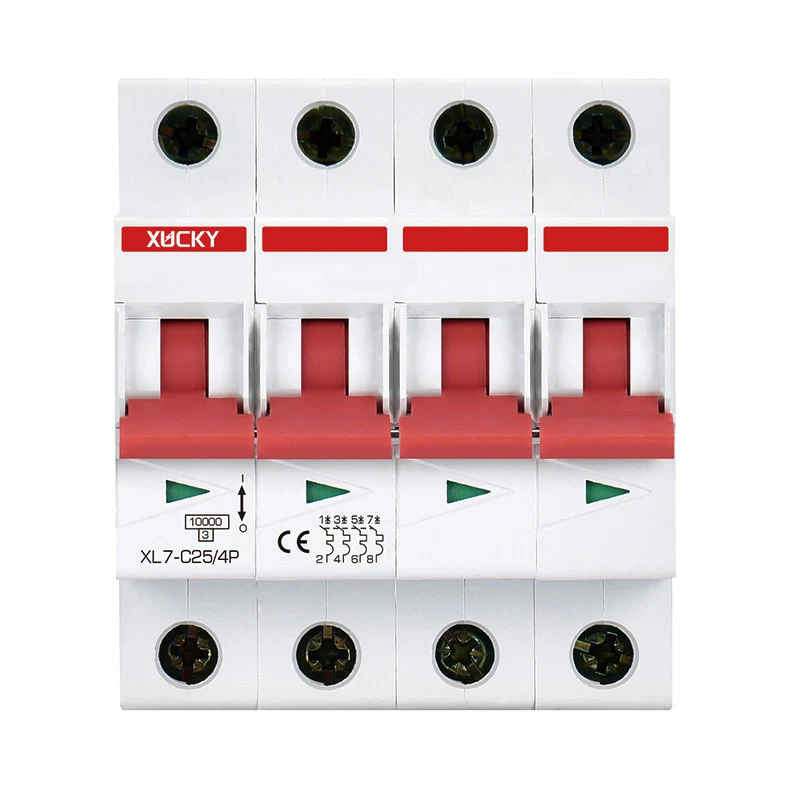

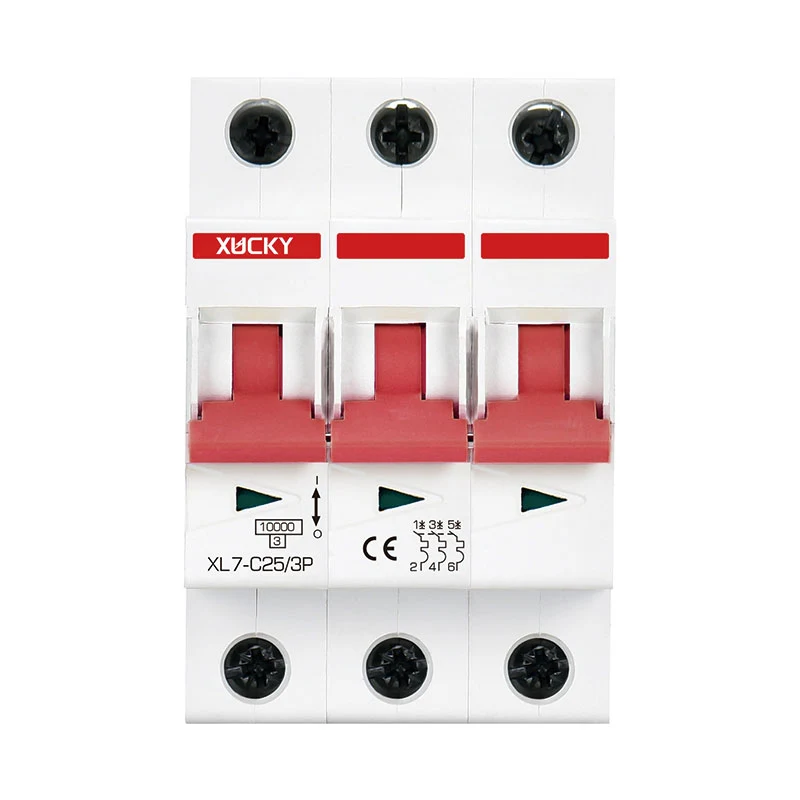

DZ50N-63 მინიატურული ამომრთველი

XUCKY Electric-ის ბრენდის DZ50N-63 მინიატურული ამომრთველი (10KA მინიატურული ამომრთველი), ძირითადად გამოიყენება AC 50Hz/60Hz დაცვის სადისტრიბუციო ხაზებისთვის, ნომინალური ძაბვა 110V, 230V(220V), 400V, დენი (38A). 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A და 63A, მოკლე ჩართვის შეფერხების რეიტინგული სიმძლავრე არის 10KA ან ქვემოთ და გამოიყენება არახშირი მიღების, რღვევისა და გარდაქმნის ხაზებისთვის, გადატვირთვით, მოკლე ჩართვის დროს. დაცვა. ამავდროულად, 10KA MCB-ს აქვს ძლიერი დამხმარე ფუნქციის მოდულები, როგორიცაა დამხმარე კონტაქტები, მითითების კონტაქტები განგაშით, შუნტის გამოშვება, ძაბვის გამოშვების დისტანციური მართვის კონტროლი და სხვა მოდულები. DZ50N-63 მინიატურული ამომრთველი (10KA MCB) შეესაბამება GB10963.1, IEC60898-1 სტანდარტის სტანდარტებს.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

მაღალი ხარისხის მორგებული პროდუქტები DZ50N-63 მინიატურული ამომრთველი ჩინეთის მომწოდებლებისა და მწარმოებლებისგან, XUCKY Electric მრავალი წლის განმავლობაში სპეციალიზირებულია მოდულურ ელექტრო ტერმინალურ აღჭურვილობაში. ჩვენს პროდუქტებს აქვთ კარგი ფასის უპირატესობა და მოიცავს სამხრეთ ამერიკის, ახლო აღმოსავლეთის, აფრიკის, სამხრეთ-აღმოსავლეთ აზიის ბაზრებს. ჩვენ მოუთმენლად ველით, რომ გავხდეთ თქვენი გრძელვადიანი პარტნიორი ჩინეთში.

ძირითადი ტექნიკური პარამეტრები

რეიტინგული მიმდინარე	6A,10A,16A,25A,32A,40A,50A,63A
პოლონელები	1P,2P,3P,4P
რეიტინგული ძაბვა Ue	230V/400V
რეიტინგული იმპულსური გამძლეობის ძაბვა (1.2/50)Uimp	6 კვ
დიელექტრიკული ტესტის ძაბვა და ინდ. სიხშირე . 1 წუთის განმავლობაში	2 კვ
დაცვის კლასი	IP20
თერმო-მაგნიტური გამოშვების მახასიათებელი	B-მრუდი (3-5 ინჩი), C-მრუდი (5-10 ინჩი), D-მრუდი (10-14 ინჩი)
ელექტრო ცხოვრება	2000
მექანიკური სიცოცხლე	10000
საცნობარო ტემპერატურა თერმული ელემენტის დასაყენებლად	35℃
გარემოს ტემპერატურა	-5~+40℃
ტერმინალის კავშირის ტიპი	ფილიპსის ხრახნები
ადაპტერის კაბელი	6-63A 1-25 მმ² 16-3AWG
გამკაცრების ბრუნვა	3.0N.M
კომბინაცია აქსესუარებით დამხმარე კონტაქტი
დამხმარე კონტაქტი	დიახ
სიგნალიზაციის კონტაქტი	დიახ
შუნტის გათავისუფლება	დიახ
ძაბვის გამოშვების ქვეშ	დიახ

გამორთვის დამახასიათებელი მრუდი -- B C D ტიპი

ტემპერატურის კომპენსაცია

როდესაც გარემოს ტემპერატურა არ არის 30 გრადუსიანი საორიენტაციო მაჩვენებელი, მითითების კორექტირების ფაქტორი შემდეგია.

გარემოს ტემპერატურა	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
მიმდინარე კორექტირების კოეფიციენტი	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

კავშირი

რეიტინგული მიმდინარე	მინიმალური ადაპტერი სპილენძის მავთული
6A	1 მმ² / 17AWG
10A	1,5 მმ² / 16 AWG
16A	1,5 მმ² / 16 AWG
25A	2,5 მმ² / 13 AWG
32A	4 მმ² / 11AWG

40A	6 მმ² / 10 AWG
50A	10 მმ² / 7AWG
63A	10 მმ² / 7AWG
