AC, A, F და B ტიპის გამჟღავნების განსხვავებები და განაცხადის სცენარები

ცვლადი-სიხშირის საყოფაცხოვრებო ტექნიკის და LED ნათურების პოპულარიზაციით, ტრადიციულად ფართოდ გამოყენებული AC ტიპინარჩენი მიმდინარე წრიული ამომრთველიგარკვეულწილად ვერ შეინარჩუნა დაცვის მოთხოვნების შემუშავება. შემდეგ, უნდა შეიცვალოს თუ არა არსებული დაყენებული AC ტიპის ნარჩენი მიმდინარე წრიული ამომრთველები? როგორ შევარჩიოთ ახლად დაყენებული ნარჩენი მიმდინარე წრიული ამომრთველების ტიპი?

1. რა არის ნარჩენი მიმდინარე წრიული ამომრთველი (RCCB)?

იგი გამოიყენება ფაზის ხაზსა და ნეიტრალურ ხაზს შორის დენის განსხვავების დასადგენად (ნარჩენი დენი). როდესაც გაჟონვის დენი აღემატება მითითებულ ბარიერს, ის სწრაფად წყვეტს ელექტრომომარაგებას. პირადი უსაფრთხოება: ტიპიური მგრძნობელობაა 30 მ. ხანძრის დაცვა: 100 მ -ის ან 300 მ -ის სენსიტიურობამ შეიძლება გამოიჩინოს ხანძარი, რომელიც გამოწვეულია მცირე მიმდინარე გაჟონვით. საოპერაციო დრო (ციტირებულია GB/T 16916.1): როდესაც ნარჩენი მიმდინარე = iΔN, ოპერაციული დრო ≤ 300 ms; როდესაც ნარჩენი დენი = 5IΔN, ოპერაციული დრო ≤ 40 ms.

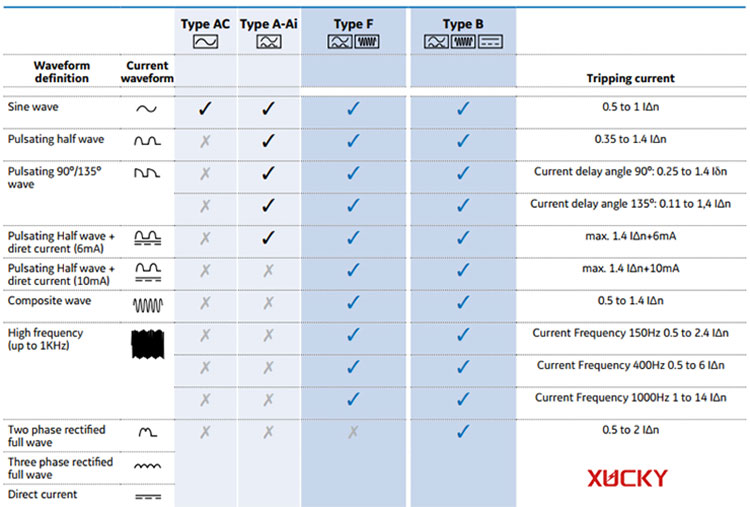

2. რა არის ფუნდამენტური განსხვავებები AC, A, F და B ტიპის გაჟონვის მიკროსქემის ამომრთველებს შორის?

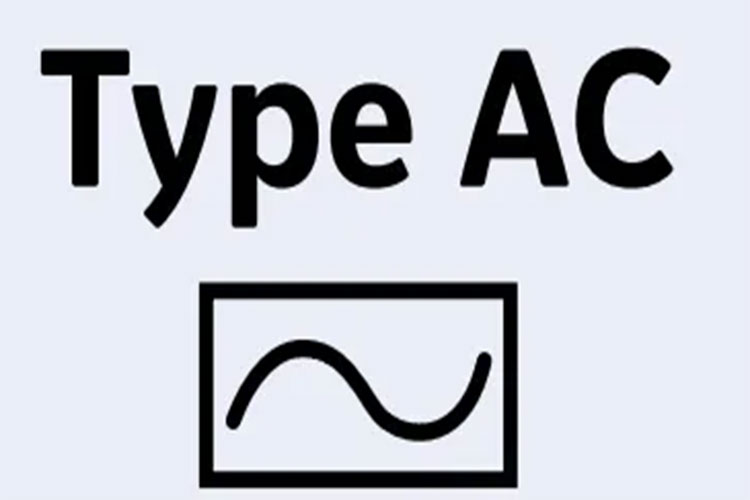

AC ტიპი: ხაზოვანი დატვირთვა, შესაფერისია სუფთა რეზისტენტული/ინდუქციური დატვირთვებისთვის (ინკანდესენტური ნათურები, ელექტრო წყლის გამაცხელებლები და ა.შ.), მხოლოდ იწვევს სუფთა სინუსური AC გაჟონვის მოქმედებას 50/60 ჰც -ზე. ნებისმიერი ტალღის ფორმა, რომელიც შეიცავს DC კომპონენტებს ან მაღალი სიხშირის კომპონენტებს, არ გამოიწვევს.

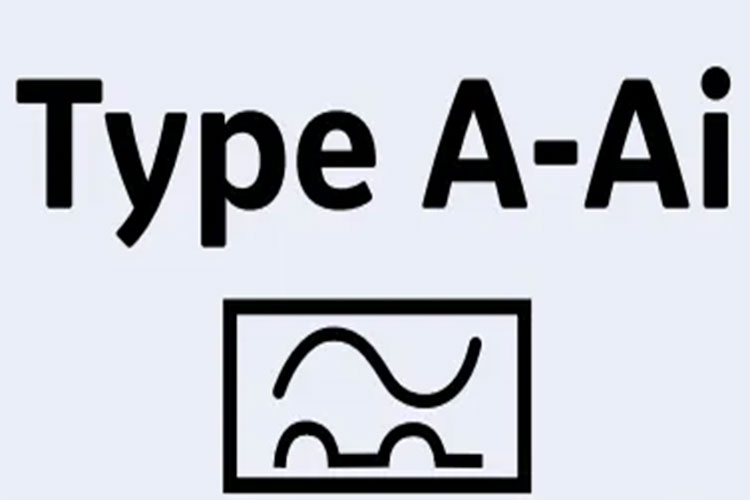

ტიპი A: გასწორების დატვირთვა, AC ტიპის საფუძველზე, ასევე შეუძლია აღიაროს "Sine AC + Pulsating DC" ტალღების ფორმები (ხერხიანი დენი ნახევრად ტალღის ან სრული ტალღის გამოსწორების შემდეგ). მას ჯერ კიდევ არ შეუძლია დაადგინოს გლუვი DC ან Kilohertz- ის დონის პულსირებული DC, რომელიც ჩვეულებრივ გვხვდება საყოფაცხოვრებო ტექნიკაში რექტფიკატორის ხიდებით.

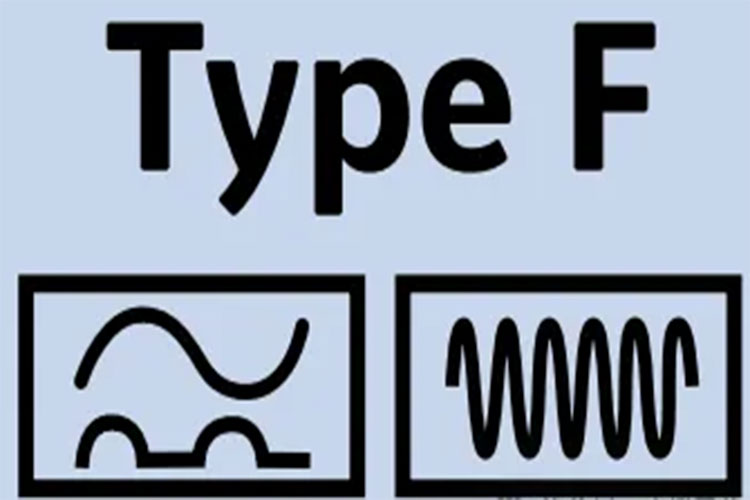

F ტიპი: ერთფაზიანი ცვლადი სიხშირის დატვირთვა, მოიცავს A ტიპის ყველა შესაძლებლობას და ვრცელდება საშუალო სიხშირეზე პულსირებადი DC (ერთფაზიანი ცვლადი სიხშირის ინვერტორებისა და PFC სქემების სპექტრის სეგმენტები), რომლებიც მერყეობს 10 ჰც-დან 1 კჰც-მდე. ამასთან, იგი არ არის პასუხისმგებელი გლუვი DC- სთვის. იგი სპეციალურად შექმნილია ერთფაზიანი ცვლადი სიხშირის საყოფაცხოვრებო ტექნიკისთვის.

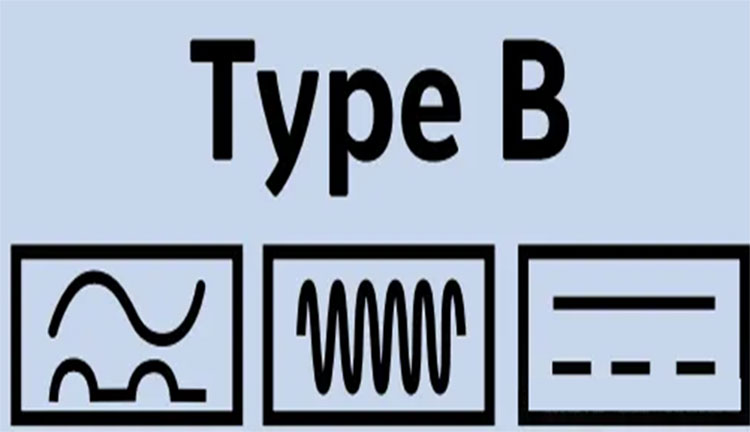

ტიპი B: სამფაზიანი ცვლადი სიხშირის დატვირთვა, ვრცელდება F ტიპის მიღმა: ერთის მხრივ, მას შეუძლია გამოიწვიოს 1 კჰც-მდე სინუსური ან პულსირებული DC გაჟონვა, ხოლო მეორეს მხრივ, მას ასევე შეუძლია გამოავლინოს 0 Hz გლუვი DC.

3. რომელი სცენარისთვის არის შესაფერისი AC ტიპის გაჟონვის მიკროსქემის ამომრთველი?

• ინკანდესენტური ნათურები, ჰალოგენური ნათურები, ტრადიციული ენერგიის დაზოგვის ნათურები;
• ელექტრო წყლის გამათბობლები, წინააღმდეგობის ტიპის ღუმელები, ელექტრო საბნები და სხვა წმინდა რეზისტენტული დატვირთვები;
• ერთსაფეხურიანი ძრავა ან საყოფაცხოვრებო ტექნიკა ელექტრონული სიჩქარის კონტროლის გარეშე.

4. რომელი სცენარისთვის არის შესაფერისი ტიპის A გაჟონვის დაცვის შეცვლა?

• ელექტრონული სიჩქარის რეგულირების/ცვლადი სიხშირის სარეცხი მანქანები, ცვლადი სიხშირის მაცივარი;
• მიკროტალღური ღუმელები, ელექტრო ბრინჯის გაზქურები, კომპიუტერი და სატელევიზიო ელექტრომომარაგება;
• LED დრაივერის ნათურები და სოკეტის სქემები გამოსწორებით.

5. რომელი სცენარისთვის არის შესაფერისი F- ტიპის გაჟონვის მიკროსქემის ამომრთველი?

საყოფაცხოვრებო/კომპაქტური კომერციული ერთფაზიანი ცვლადი-სიხშირის დატვირთვა

• ცვლადი სიხშირე კონდიციონერი გარე განყოფილება, ერთფაზიანი სითბოს ტუმბოს კომპრესორი
• ცვლადი სიხშირის სარეცხი მანქანა, საშრობი, ჭურჭლის სარეცხი მანქანა
• ერთფაზიანი ცვლადი სიხშირის წყლის ტუმბო (საცურაო აუზი, იატაკის გათბობის ტუმბო)
• ელექტრონული სიჩქარის კონტროლის მტვერსასრუტი, ელექტროგადამცემი ხელსაწყოები და სხვა პროდუქტები

PFC გადართვის ელექტრომომარაგებით

• მაღალი სიმძლავრის LED მართვა, დენის ადაპტერი, ოფისის ბეჭდვის მოწყობილობა
• მცირე UPS, სამრეწველო კონტროლის ელექტრომომარაგება და ა.შ.

6. რომელი სცენარისთვის არის შესაფერისი B- ტიპის გაჟონვის მიკროსქემის ამომრთველი?

• გაყოფილი კონდიციონერები / ცენტრალური კონდიციონერების სიხშირე გადამყვანები;
• Photovoltaic ინვერტორები, ენერგიის შენახვის ინვერტორები;
• DC და AC ავტომობილების დამტენები, UPS, CNC მანქანები.

7. რა ძირითადი პარამეტრები უნდა იქნას გათვალისწინებული შერჩევის გაკეთებისას?

• შეფასებული დენი (IN): შეარჩიეთ მაქსიმალური ერთდროული დატვირთვის მიხედვით, გამრავლებული ზღვარი 1.2 -დან 1.3 -მდე (25 A/40 A/63 A/100 A და ა.შ.).
• შეფასებული ნარჩენი ოპერაციული დენი (IΔN): პირადი დაცვა: 30 მ (10 მა სპეციალური ადგილებისთვის);
• ხანძრის დაცვა: 100 მ ან 300 მ (ძირითადი მთლიანი გაჟონვისთვის).
• ბოძების ნომერი: ერთ ფაზა ირჩევს 1p+n, სამ ფაზას ირჩევს 3p+n ან 4p.

8. როგორ ავირჩიოთ 30mA, 100mA და 500mA?

• ტერმინალის სქემები (საძინებელი, მისაღები ოთახი, ბავშვთა ოთახი): 30 მ, პირადი ელექტრო შოკის დაცვისთვის.
• სველი ტერიტორიის ტერმინალები (სამზარეულო, აბაზანა): 30 მ, ტენიანობის მაღალ გარემოში, პირადი დაცვა უფრო აუცილებელია და ის არ უნდა იყოს მოდუნებული უფრო მაღალი დენისკენ.
• ძირითადი განაწილების ყუთი მთლიანი გაჟონვის დაცვა: 100 mA - 300 mA, ხანძარსაწინააღმდეგო + შერჩევითი კოორდინაცია ქვედა დონესთან. მიზანშეწონილია შეარჩიოთ დაგვიანებული ტიპი (S ტიპი)
• მაღალი სიმძლავრე/სამრეწველო სქემები: პრიორიტეტი 300 მ. გაანგარიშების ან გაზომვის შემდეგ, თუ გაჟონვის დენი შედარებით დიდია, 500 მ -ზე ან ზემოთ შეიძლება შეირჩეს გრძელი ხაზებით გაჟონვის შედეგად გამოწვეული ცრუ ტრიპის შესამცირებლად.

9. რა სიფრთხილის ზომებია ინსტალაციისა და მოვლისთვის?

• ინსტალაცია:

დააინსტალირეთ გაჟონვის დაცვის შეცვლა განაწილების ყუთის მთავარ შემომავალ მხარეს, რაც შეიძლება ელექტროენერგიის მრიცხველთან ახლოს.

ფაზური მავთული და ნეიტრალური მავთული უნდა გადაიტანოს ნულოვანი მიმდევრობის ტრანსფორმატორის საშუალებით. ნეიტრალური მავთული არ უნდა იყოს შერეული სხვა სქემებთან ან PE- სთან.

• გარემო:

თავი შეიკავოთ მაღალი ტემპერატურისგან, მაღალი ტენიანობისა და კოროზიული გაზებისგან. რეგულარულად შეამოწმეთ სისუფთავე. განსაკუთრებით სამზარეულოში განაწილების ყუთისთვის, უნდა შეირჩეს დალუქული კარის ტიპის ელექტრული ყუთი.

• თვითშეფასება:

დააჭირეთ "T" ღილაკს თვეში ერთხელ;

სიხშირე შეიძლება გაიზარდოს წვიმიან და ნოტიო სეზონებში.

10. რა არის განსხვავებები RCCB- სა და RCBO- ს შორის?

• RCCB: მხოლოდ უზრუნველყოფს გაჟონვის დაცვას, ხოლო MCB საჭიროა გადატვირთვის/ზრდის დასაცავად.
• RCBO: აერთიანებს გაჟონვის დაცვას, გადატვირთვის დაცვას და მოკლე წრის დაცვას ერთ განყოფილებაში, დაზოგავს ადგილს, მაგრამ ოდნავ უფრო მაღალი ფასით.

11. საჭიროა შეცვალოთ საყოფაცხოვრებო AC ტიპის გაჟონვის შეცვლა?

• განახლება უნდა ემყარებოდეს ფაქტობრივ დატვირთვას: უსაფრთხოების საშიშროება: AC ტიპი არ გამოიწვევს პულსირების/გამარტივებული DC გაჟონვისთვის;
• ყალბი მოგზაურობის რისკი: DC მიკერძოებულმა შეიძლება თავიდან აიცილოს AC ტიპის გადატვირთვა ან ყალბი მოგზაურობის მიზეზი;
• განახლების გეგმა: ჩვეულებრივი გამოსწორება, ელექტრონული ტექნიკა → შეცვალეთ ტიპით; მათ, ვინც შეიცავს გამარტივებულ DC ან მაღალი სიხშირის მოწყობილობებს → გამოიყენეთ პირდაპირ B ტიპით; ზედა დონის ძირითადი გაჟონვის დაცვას კვლავ შეუძლია შეინარჩუნოს AC ტიპი (ან ტიპი), რათა უზრუნველყოს "შერჩევითი კლასიფიკაცია".
• ახალი ეროვნული სტანდარტული დატენვის მილები აღჭურვილია 6MA DC მონიტორინგით 2025 წლიდან და დამატებითი ინსტალაცია არ არის საჭირო.
