ელექტრული განაწილების სისტემის დიზაინის ან შენარჩუნებისას, ერთ-ერთი ყველაზე ფუნდამენტური გადაწყვეტილებაა სწორი მიკროსქემის დამცავი მოწყობილობის შერჩევა. ორი ყველაზე გავრცელებული დაბალი ძაბვის ამომრთველია მინიატურული ამომრთველი (MCB) და ჩამოსხმული კორპუსის ამომრთველი (MCCB). მიუხედავად იმისა, რომ ორივე ემსახურება ერთსა და იმავე ძირითად მიზანს - კაბელებისა და აღჭურვილობის დაცვას ჭარბი დენებისაგან - ისინი შექმნილია გამოყენების უაღრესად განსხვავებული მასშტაბისთვის.
არასწორი არჩევანის გაკეთებამ შეიძლება გამოიწვიოს არასაჭირო ხარჯები, არაადეკვატური დაცვა ან თუნდაც უსაფრთხოების საფრთხე. ამ სახელმძღვანელოში ჩვენ ვანაწილებთ ტექნიკურ განსხვავებებს, განაცხადის სცენარებს და შერჩევის კრიტერიუმებს, რათა დაგეხმაროთ ინფორმირებული გადაწყვეტილების მიღებაში.
მინიატურული ამომრთველი (MCB)არის თერმულ-მაგნიტური მოწყობილობა, რომელიც შექმნილია დაბალი დენის სქემების დასაცავად. ის ჩვეულებრივ გამოიყენება საცხოვრებელ, კომერციულ და მსუბუქ ინდუსტრიაში.
რეიტინგული მიმდინარე (ინ): 125A-მდე (ჩვეულებრივ 63A ან ნაკლები).
გამტარუნარიანობა (Icn): ჩვეულებრივ 10kA ან 15kA-მდე (საკმარისია საყოფაცხოვრებო გარემოსთვის).
სტანდარტები: IEC 60898-1 (საყოფაცხოვრებო და მსგავსი დანადგარებისთვის) და IEC 60947-2 (სამრეწველო გამოყენებისათვის).
მშენებლობა: ფიქსირებული თერმული და მაგნიტური პარამეტრები; შეუცვლელი სამგზავრო ერთეული.
ზომა:კომპაქტური, ჩვეულებრივ 1-4 მოდულის სიგანე (18 მმ თითო ბოძზე) DIN რელსზე.
MCB შექმნილია დასაცავადგადატვირთვები(ნელი, მდგრადი დენებისაგან) ბიმეტალური ზოლის მეშვეობით დამოკლე ჩართვები(მაღალი მყისიერი დენები) ელექტრომაგნიტური სოლენოიდის მეშვეობით. ისინი არ არის რეგულირებადი საველე და განკუთვნილია საბოლოო განშტოების სქემებისთვის.
A ჩამოსხმული კარის ამომრთველი (MCCB)არის უფრო დიდი, უფრო უხეში მოწყობილობა, რომელსაც შეუძლია გაუმკლავდეს უფრო მაღალ დენებს და უზრუნველყოფს უფრო დახვეწილ დაცვას. ეს არის სამრეწველო და კომერციული ელექტროენერგიის განაწილების სამუშაო ადგილი.
რეიტინგული მიმდინარეობა (ინ):როგორც წესი, 15A-დან 2500A-მდე ან მეტი.
დარღვევის მოცულობა (Icu):შეიძლება მერყეობდეს 18kA-დან 200kA-მდე, რაც მათ შესაფერისს ხდის მაღალი ხარვეზების მქონე ადგილებს, როგორიცაა ქვესადგურები ან მძიმე სამრეწველო ქარხნები.
სტანდარტები:IEC 60947-2 (დაბალი ძაბვის გადამრთველი და სამართავი მოწყობილობა).
მშენებლობა:ხშირად თვისებებიურთიერთშემცვლელი სამგზავრო ერთეული(თერმულ-მაგნიტური ან ელექტრონული), რომლის რეგულირება შესაძლებელია მიმდინარე და დროის დაყოვნებისთვის.
ზომა:უფრო დიდი ზომის ჩარჩო, რომელიც ჩვეულებრივ დამონტაჟებულია ბაზაზე ან გადართვის მოწყობილობაში.
MCCBs გთავაზობთრეგულირებადი დაცვის პარამეტრები, რაც მათ იდეალურს ხდის მიმწოდებლის სქემებისთვის, სადაც კოორდინაცია ქვედა დინების მოწყობილობებთან კრიტიკულია. ელექტრონული მოგზაურობის ერთეულებს შეუძლიათ უზრუნველყონ მოწინავე ფუნქციები, როგორიცაა მიწის დეფექტის დაცვა, ზონის შერჩევითი ჩაკეტვა და კომუნიკაციის შესაძლებლობები.

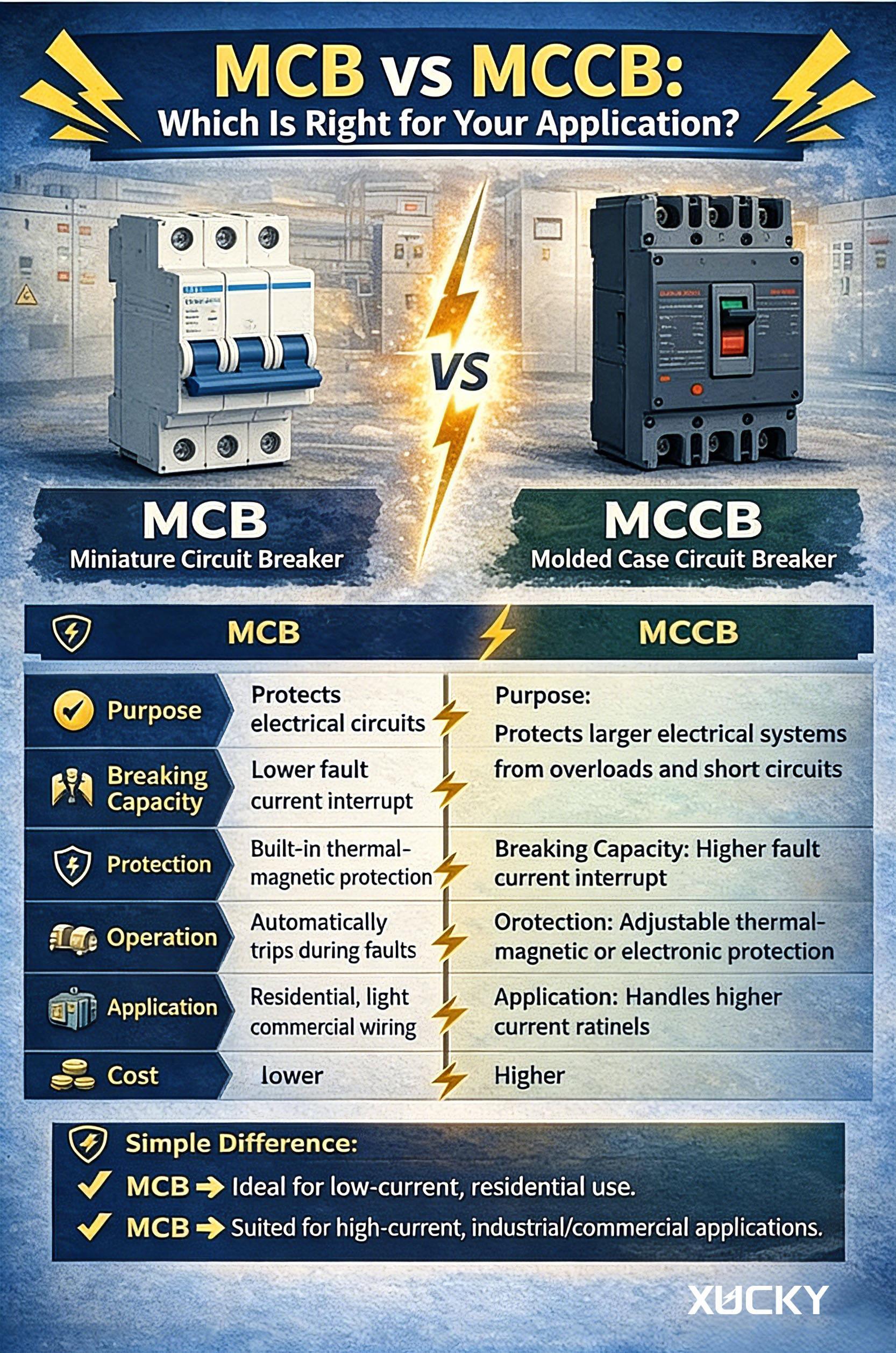

| ფუნქცია | MCB | MCCB |
| რეიტინგული მიმდინარე დიაპაზონი | 125A-მდე | 10A-დან 2500A+-მდე |
| არღვევს მოცულობა | ≤ 25 კA (ტიპიური) | 200 კA-მდე |
| მოგზაურობის ერთეული | ფიქსირებული (თერმულ-მაგნიტური) | ფიქსირებული ან ურთიერთშემცვლელი (თერმულ-მაგნიტური ან ელექტრონული) |
| რეგულირებადობა | არცერთი | დიახ (მიმდინარე, დროის დაყოვნება) |
| განაცხადი | საბოლოო განშტოების სქემები, განათება, სოკეტები | მიმწოდებლები, ძირითადი პანელები, მძიმე ტექნიკა |
| მონტაჟი | DIN სარკინიგზო | ფიქსირებული ან დანამატი ბაზა |
| ტიპიური პოლუსების რაოდენობა | 1P, 2P, 3P, 4P | 3P, 4P (ასევე 2P პატარა ჩარჩოებისთვის) |
| სერტიფიცირება | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
გადაწყვეტილება MCB-სა და MCCB-ს შორის დამოკიდებულია სამ ძირითად ფაქტორზე:მიმდინარე მოთხოვნა, ხარვეზის დონე და რეგულირების საჭიროება.
როდის ავირჩიოთ MCB
საცხოვრებელი და მცირე კომერციული შენობები:განათების სქემები, სოკეტების განყოფილებები, მცირე ტექნიკა. დენები იშვიათად აღემატება 63A-ს და ხარვეზის დონე დაბალია.
ქვედისტრიბუციის დაფები:საბოლოო სქემების დაცვა MCCB-ის ან ძირითადი გადამრთველის ქვემოთ.
DIN სარკინიგზო პანელები:სადაც სივრცე მჭიდროა და საჭიროა მოდულურობა.
ხარჯებისადმი მგრძნობიარე პროექტები:MCB-ები მნიშვნელოვნად იაფია, ვიდრე MCCB.
როდის ავირჩიოთ MCCB
სამრეწველო ქარხნები:ძრავები, ტუმბოები, კომპრესორები, შედუღების აპარატები - აღჭურვილობა მაღალი შეტევის დენებით და დეფექტის მაღალი სიმძლავრით.
ძირითადი გადამრთველები:როგორც შენობის ან დიდი პანელის მთავარი შემომავალი დამცავი მოწყობილობა.
მიმწოდებლის სქემები:სიმძლავრის განაწილება ქვეპანელებზე, სადაც აუცილებელია კოორდინაცია და სელექციურობა.
მაღალი დეფექტის მიმდინარე მდებარეობები:ტრანსფორმატორებთან ან გენერატორებთან ახლოს, სადაც მოკლე შერთვის დენები აღემატება 10 კA-ს.
რეგულირების საჭიროებები:როდესაც გჭირდებათ წვრილმანიდან დაცვის პარამეტრების ცვლადი დატვირთვის შესატყვისი ან შერჩევითი კოორდინაციის მისაღწევად.
ა. გარღვევის მოცულობა (Icu / Icn)
ყოველთვის დარწმუნდით, რომ ამომრთველის გაწყვეტის სიმძლავრე აღემატება სავარაუდო მოკლე ჩართვის დენს დამონტაჟების ადგილზე. მაგალითად, თუ პანელს აქვს ხარვეზის დონე 25 kA, სტანდარტული MCB, რომელიც შეფასებულია 10 kA-ზე, კატასტროფულად ჩაიშლება. ასეთ შემთხვევებში გამოიყენეთ MCCB ან მიმდინარე შეზღუდვის MCB უფრო მაღალი რეიტინგით.
B. შერჩევითობა (დისკრიმინაცია)
როდესაც ამომრთველები სერიულად არის დაკავშირებული (მაგ., MCCB კვების MCB-ები), თქვენ უნდა დარწმუნდეთ, რომ გაუმართაობამ ავარია მხოლოდ უახლოეს ამომრთველს. MCCB-ები რეგულირებადი დროის დაყოვნებით საშუალებას გაძლევთ მიაღწიოთ ამ „შერჩევითობას“ მარტივად, მაშინ როდესაც MCB-ები მყისიერია და შეიძლება არ იყოს კოორდინირებული ზედა დინების მოწყობილობებთან ფრთხილად შერჩევის გარეშე.
C. ტემპერატურის შემცირება
ორივე MCB და MCCB გავლენას ახდენს გარემოს ტემპერატურაზე. მათი თერმული ელემენტები დაკალიბრებულია 30°C ან 40°C ტემპერატურაზე. ცხელ გარემოში დაყენების შემთხვევაში, ისინი შეიძლება გაფუჭდეს უფრო ადრე, ვიდრე მოსალოდნელია, ან მოითხოვონ შემცირება. გაეცანით მწარმოებლის მონაცემებს (როგორიცააXUCKYტექნიკური მონაცემების ცხრილები) კორექტირების ფაქტორებისთვის.დ. დატვირთვის ტიპი მაღალ ინდუქციურ დატვირთვას (ძრავები, ტრანსფორმატორები) შეიძლება დასჭირდეს C ან D ტიპის MCB-ები, რათა თავიდან იქნას აცილებული უსიამოვნო გამორთვა გაშვების დროს. MCCB-ები ელექტრონული სამგზავრო ერთეულებით შეიძლება დაპროგრამდეს ძრავის დასაცავად კონკრეტული დრო-დენის მრუდებით.
MCBარის იაფი, ერთჯერადი კომპონენტი. თუ ის ვერ მოხერხდა, შეცვალეთ იგი. ის არ არის განკუთვნილი სარემონტოდ.
MCCBმნიშვნელოვანი ინვესტიციაა. მას ხშირად გააჩნია შესაცვლელი ნაწილები (რკალი, კონტაქტები, სამგზავრო დანადგარები) და შეიძლება შენარჩუნდეს ათწლეულების განმავლობაში. ელექტრონული MCCB-ები ამატებენ მონიტორინგის შესაძლებლობებს, რომლებიც ამცირებენ შეფერხების დროს და აუმჯობესებენ ენერგიის მართვას.
პატარა ოფისისთვის MCB შესანიშნავია. კრიტიკული საწარმოო ხაზების მქონე ქარხნისთვის, MCCB-ების დამატებითი ღირებულება გამართლებულია მათი გამძლეობით და რეგულირებადობით.
| თუ თქვენი წრე... | აირჩიეთ |
| არის განათება ან გამოსასვლელი სახლში | MCB |
| აქვს დენი <63A და ხარვეზის დონე <6კA | MCB |
| არის მიმწოდებელი ქვეპანელის კომერციულ შენობაში | MCCB (ან მაღალი დენის MCB თუ <125A) |
| კვებავს დიდ ძრავას (30 კვტ+) | MCCB |
| სჭირდება რეგულირებადი დაცვის პარამეტრები | MCCB |
| არის ქარხნის მთავარი შემომავალი მარაგი | MCCB |
| საჭიროებს კომუნიკაციას BMS-თან | MCCB ელექტრონული სამგზავრო ერთეულით |
ზეXUCKY, ჩვენ ვაწარმოებთ როგორც MCB, ასევე MCCB-ებს უმაღლესი საერთაშორისო სტანდარტების მიხედვით (IEC 60898-1, IEC 60947-2). ჩვენი ასორტიმენტი მოიცავს:
XUCKY MCB სერია: 1P-დან 4P-მდე, 6A-63A, B/C/D მოსახვევები, 6kA/10kA გაწყვეტის სიმძლავრე — იდეალურია საცხოვრებელი და კომერციული საბოლოო სქემებისთვის.
XUCKY MCCB სერია:16A-დან 1600A-მდე, თერმომაგნიტური და ელექტრონული სამგზავრო ერთეულები, 100kA-მდე გაწყვეტის სიმძლავრე - შექმნილია სამრეწველო და ძირითადი განაწილებისთვის.
ჩვენ დაგეხმარებით შეარჩიოთ სწორი ამომრთველი თქვენი კონკრეტული აპლიკაციისთვის, უზრუნველვყოთ უსაფრთხოება, საიმედოობა და ხარჯების ეფექტურობა. დაგვიკავშირდით ტექნიკური მხარდაჭერისთვის ან შეთავაზებისთვის.
