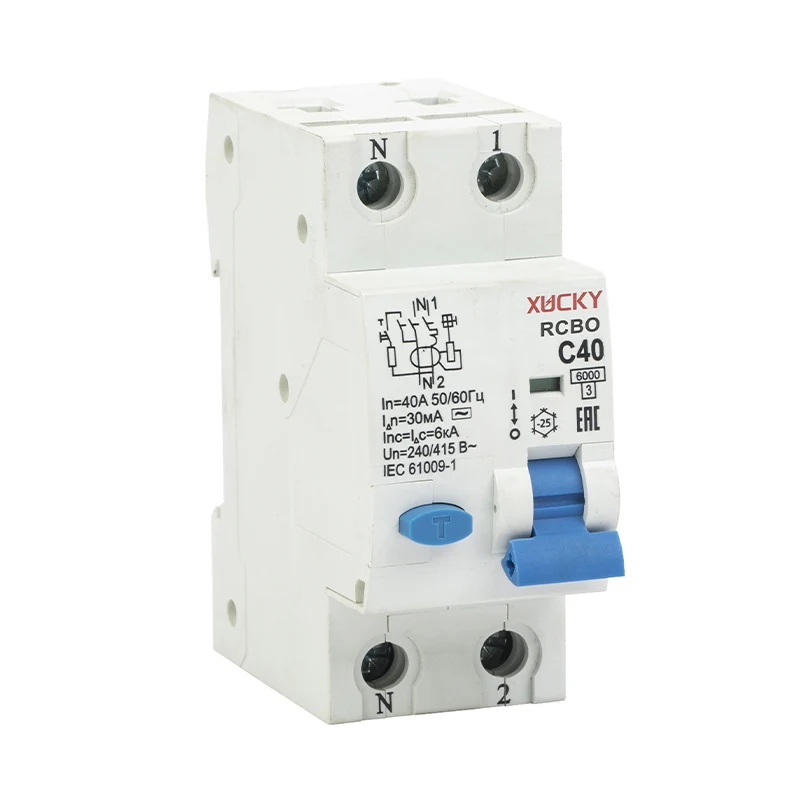

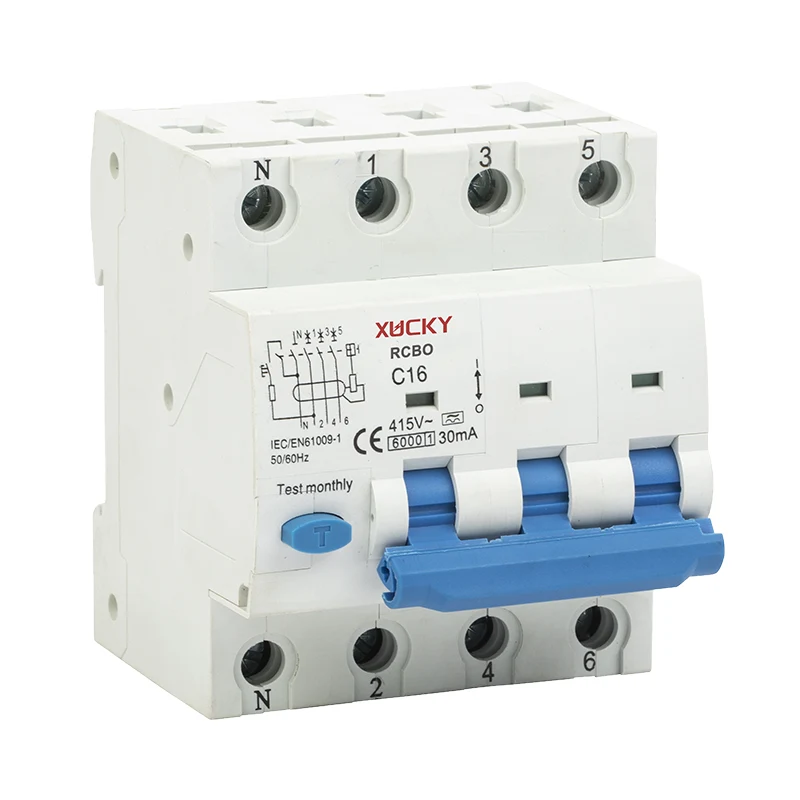

RCBO C65

ტიპი

2p

4p

სტანდარტები

IEC/EN 61009-1, IEC/EN 61009-2-1;

მოწმობა

CB, CE, ROHS

წარმოშობის ქვეყანა

ჩინეთი

ელექტრული თვისებები

ტიპი (დედამიწის გაჟონვის ტალღის ფორმა)

ჩაწერეთ A, ტიპის AC

ბოძების რაოდენობა

1p+n

3p+n

შეფასებული მიმდინარე

-ში

A

6, 10, 13, 16, 20, 25, 32, 40, 50, 63 ა

6, 10, 13, 16, 20, 25, 32, 40 ა

შეფასებული მგრძნობელობა

IΔN

MA

10, 30, 100, 300 მ

30, 100, 300 მ

შეფასებული ძაბვა

Ue

V

220/230/240 V

380/400/415 V

საოპერაციო დრო

ჩაწერეთ A / ტიპი AC

მყისიერი

აკრიფეთ A [s]

10 MS შეფერხება

აკრიფეთ A [G]

40 ms შეფერხება

საიზოლაციო ძაბვა

უი

V

500V AC

გადახურების კატეგორია

III

დაბინძურების ხარისხი

2

წრიული ტესტის ოპერაციული ძაბვა

V

187 - 264 V

230 - 485 V

შეფასებული სიხშირე

HZ

50/60 ჰც

შეფასებული Breaking Compatime ACC. IEC/EN 61009-1

ICN

A

10,000 ა

შეფასებული Breaking Compatime ACC. IEC/EN 64947-2
(მხოლოდ მოკლე ჩართვის ტესტს ეხება)

ICU

A

15,000 ა

ეისი

A

7,500 ა (50%ICU)

შეფასებული ნარჩენი დარღვევის მოცულობა
ACC.TO IEC/EN 61009-1

IΔM

A

3000 ა

შეფასებული იმპულსი გაუძლებს ძაბვას (1.2/50)

Uimp

KV

4 კვ.

დიელექტრიკული ტესტის ძაბვა Ind. Freq. 1 წუთის განმავლობაში.

KV

2.5 კვ (50/60Hz, 1 წთ.)

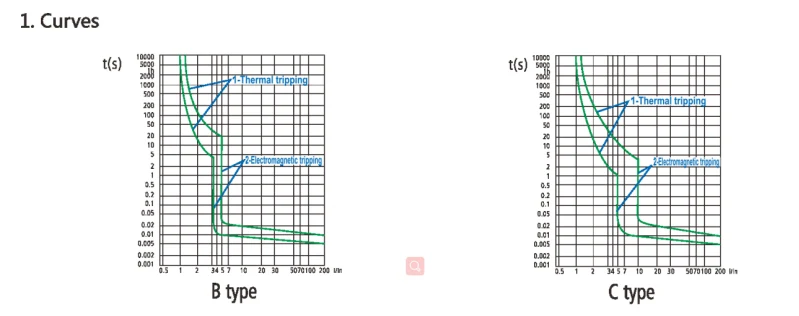

თერმომაგნიტური გამოშვება - მახასიათებლები

მახასიათებლები B: 3in - 5in

მახასიათებლები C: 5in - 10in

ენერგიის შეზღუდვის კლასის ACC. 61009-1

3

მიმდინარე წინააღმდეგობა (ტალღა 8/20)

A

3000 ა

მექანიკური თვისებები

სათავსო

საიზოლაციო ჯგუფი I - II, RAL 7035

შეცვლა

საიზოლაციო ჯგუფი II, RAL 5017

ტესტის ღილაკი

საიზოლაციო ჯგუფი II, RAL 2000

საკონტაქტო პოზიციის მითითება

მწვანე / წითელი ფანჯარა

დედამიწის ხარვეზების მითითება

თეთრი ფანჯარა

ელექტრო ცხოვრება

მოქმედებები

4000 ციკლი

მექანიკური ცხოვრება

მოქმედებები

10000 ციკლი

დაცვის ხარისხი ACC. 60529

სათავსო

IP4X

ტერმინალები

IP2X

შოკის წინააღმდეგობა ACC. IEC/EN 60068-2-27

25 გ - 2 შოკი - 13 მმ

ვიბრაციის წინააღმდეგობა ACC. IEC/EN 60068-2-6

0,1 მმ ან 1 გ - 20 ციკლი 5… 150… 5 ჰც

გარემო პირობები (ნესტიანი სითბო) Acc. IEC/EN 60068-2-30

° C/RH

28 ციკლი 55 ° C/90-96% და 25 ° C/95-100%

საცნობარო ტემპერატურა თერმული ელემენტის პარამეტრისთვის

° C

30 ° C

გარემოს ტემპერატურა (ყოველდღიური საშუალო ≤ +35 ° C)

° C

-25… +40 ° C

შენახვის ტემპერატურა

° C

-40… +70 ° C

ინსტალაცია

ტერმინალის ტიპი

ტყუპი დანიშნულების ტერმინალი (ლიფტი / ღია)

ტერმინალის ზომა კაბელებისთვის

ქვედა / ზედა

მმ²

25/35 მმ

ტერმინალის ზომა Pin Busbar- ისთვის

ქვედა / ზედა

მმ²

10/16 მმ²

ტერმინალის ზომა ჩანგალისთვის

ქვედა / ზედა

მმ²

M6 - 10/16 მმ²

მყარი /დაძაბული გაყვანილობა

1x 1 მმ² - 35 მმ²
2 x 1 მმ² - 16 მმ² *

მოქნილი მავთულები ფარულებით ან მის გარეშე

1x 1 მმ² - 25 მმ²
2 x 1 მმ² - 10 მმ² *

გამკაცრება ბრუნვის

ქვედა / ზედა

2 ნმ

კაბელის სიგრძე

10 მმ

დამონტაჟება

ჩვენ 60715 წელს სარკინიგზო მაგისტრალში (35 მმ)
სამონტაჟო კლიპის საშუალებით

სამონტაჟო პოზიცია

რომელიმე

დაკავშირება

ზედა/ქვედა ტერმინალები

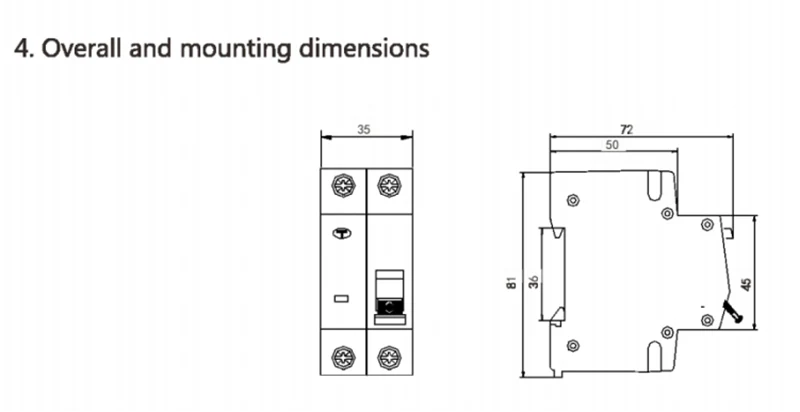

ზომები (h x w x d)

მმ

90 x 36 x 72 მმ

90 x 72 x 72 მმ

წონა

კგ

0,19 კგ

0.42 კგ

შეფუთვა

შეფუთვა ა
(ინდივიდუალური ყუთი)

რაოდენობა

ცალი

1

1

განზომილება (H*W*D)

მმ

90*40*80 მმ

90*78*81 მმ

წონა

კგ

0.2 კგ

0.43 კგ

შეფუთვა b (*ა)
(შუა ყუთი)

რაოდენობა

ცალი

6

3

განზომილება (H*W*D)

მმ

255*95*91.2 მმ

242*98*89 მმ

წონა

კგ

1.3 კგ

1.3 კგ

შეფუთვა C (*ბ)
(სამაგისტრო მუყაო)

რაოდენობა

ცალი

60

30

განზომილება (H*W*D)

მმ

510*275*200 მმ

520*255*200 მმ

წონა

კგ

14.5 კგ

14.5 კგ

კომბინაცია
დამხმარე ელემენტები

დამხმარე კონტაქტი

და (yys)

და (yys)

AllArm კონტაქტი

და (yys)

და (yys)

შუნტის მოგზაურობა

და (yys)

და (yys)

დამხმარე კონტაქტი ქვედა ფიტინგისთვის

და (yys)

და (yys)

Undervoltage გამოშვება

და (yys)

და (yys)

Overtage გამოშვება

და (yys)

და (yys)

საავტომობილო ოპერაციული მოწყობილობა

და (yys)

და (yys)
