საჰაერო ამომრთველები (ACB)არის მაღალი სიმძლავრის, დაბალი ძაბვის ელექტრული გადართვის მოწყობილობები, რომლებიც შექმნილია მძიმე ელექტროგადამცემი სისტემების დასაცავად, კონტროლისა და იზოლაციისთვის. ისინი მუშაობენ 1000 ვ-მდე AC ძაბვაზე და, როგორც წესი, ამუშავებენ დენებს 800A-დან 10,000A-მდე, ისინი წარმოადგენენ სამრეწველო სამუშაო ძალას კრიტიკული ინფრასტრუქტურის დასაცავად გადატვირთვის, მოკლე ჩართვისა და ელექტრული გაუმართაობისგან. მინიატურული ამომრთველებისგან (MCB) ან ჩამოსხმული კორპუსის ამომრთველებისგან (MCCB) განსხვავებით, ACB იყენებსჰაერი, როგორც რკალის ჩაქრობის პირველადი საშუალება, გთავაზობთ განსაკუთრებულ გამძლეობას, მაღალი გატეხვის შესაძლებლობებს და მოწინავე დაცვის ფუნქციებს ფართომასშტაბიანი კომერციული, სამრეწველო და კომუნალური აპლიკაციებისთვის.
ანსაჰაერო ამომრთველი (ACB)არის ავტომატურად კონტროლირებადი მექანიკური გადამრთველი, რომელიც:
● იცავს: აღმოაჩენს გადატვირთვებს, მოკლე ჩართვებს, დამიწების ხარვეზებს და არანორმალურ პირობებს, შემდეგ სწრაფად ტრიალებს (იხსნება) დენის შეწყვეტისთვის და აღჭურვილობის დაზიანების, ხანძრის ან საფრთხის თავიდან ასაცილებლად.
● კონტროლი: ხელით ან დისტანციურად ჩართავს/გამორთავს სქემებს ნორმალური მუშაობისთვის, შენარჩუნებისთვის ან სისტემის ხელახალი კონფიგურაციისთვის.
●იზოლატები: უზრუნველყოფს ხილულ, უსაფრთხო შესვენებას წრეში უსაფრთხო მოვლისა და პერსონალის დაცვისთვის.
● მონიტორები: თანამედროვე ACB-ები აერთიანებს ჭკვიანი მოგზაურობის ერთეულებს რეალურ დროში დენის/ძაბვის/ძაბვის მონიტორინგისთვის, ხარვეზების დიაგნოსტიკისა და კომუნიკაციისთვის.
ACB იყოფა კატეგორიებად რკალის ჩაქრობის დიზაინის, კონსტრუქციისა და გამოყენების მიხედვით:
1. Plain Break (Cross-Blast) ACB-ები
oუმარტივესი დიზაინი: კონტაქტები განცალკევებულია ღია ცის ქვეშ; რკალი გაცივებულია/იყოფა ბუნებრივი ჰაერის ნაკადით.
o გამოყენების შემთხვევა:დაბალი ძაბვის (≤1kV), დაბალი დენის აპლიკაციები; იაფი სისტემებისთვის.
2. მაგნიტური აფეთქება ACB-ები
o იყენებს სერიით დაკავშირებულ ამომფრქვეველ ხვეულებს, რომლებიც წარმოქმნიან მაგნიტურ ველებს რკალების რკალში გადასატანად.
o უპირატესობა:დენის ადაპტირებადი რკალის კონტროლი - დეფექტის მაღალი დენები = ძლიერი მაგნიტური ძალა = უფრო სწრაფი ჩაქრობა.
3. Arc Chute (Splitter Plate) ACB-ები
o ყველაზე გავრცელებული თანამედროვე დიზაინი: რკალი იძულებით შეჰყავთ კამერაში ლითონის გამყოფი ფირფიტებით, რომლებიც აციებენ, ყოფენ და აქრობენ რკალს.
o გამოყენების შემთხვევა:სტანდარტული სამრეწველო, მონაცემთა ცენტრის და კომუნალური პროგრამები.
4. ჰაერიაფეთქებაACB-ები
o იყენებს შეკუმშულ მაღალი წნევის ჰაერს რკალების გასაქრობად; ისტორიულად მაღალი ძაბვის სისტემებისთვის.
o შენიშვნა:იშვიათია თანამედროვე დაბალი ძაბვის ACB-ებში სირთულის გამო.

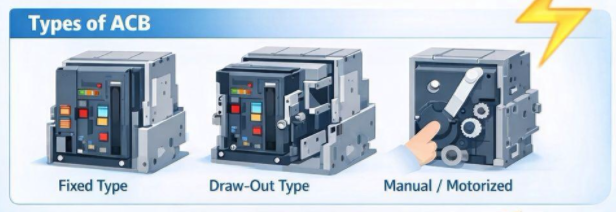

1. ფიქსირებული ტიპის ACB-ები
o მუდმივად დამონტაჟებული; პირდაპირი ავტობუსის კავშირი; დაბალი ღირებულება.
o გამოიყენეთ საქმე: სტატიკური სისტემები მინიმალური ტექნიკური საჭიროებით.
2. უჯრის ტიპის (გატანადი) ACB-ები
o მოდულური დიზაინი 3 უსაფრთხოების პოზიციით:
ო დაკავშირებულია:ნორმალური მუშაობა (მთავარი/დამხმარე სქემები აქტიური).
o ტესტი:იზოლირებული ძირითადი სქემები; დამხმარე სქემები იკვებება უსაფრთხო ტესტირებისთვის.
ო გამოყოფილი:სრული ელექტრო იზოლაცია მოვლა/რემონტისთვის.
o უპირატესობა:სწრაფი ჩანაცვლება, მთელი პანელის გამორთვა.
● 3-პოლუსი (3P): 3-ფაზიანი სისტემებისთვის (ყველაზე გავრცელებული).
● 4-პოლუსი (4P): 3 ფაზა + ნეიტრალური; სისტემებისთვის, რომლებიც საჭიროებენ ნეიტრალურ იზოლაციას (მაგ., TN-S, TT დამიწება).
ACB მუშაობა რეგულირდება IEC 60947-2 (2024) მიერ, გლობალური სტანდარტი დაბალი ძაბვის ამომრთველებისთვის IEC Webstore:
| პარამეტრი | აღწერა | ტიპიური ღირებულებები |
| ნომინალური ძაბვა (Ue) | ნორმალური სამუშაო ძაბვა | 400V, 415V, 690V AC |
| რეიტინგული მიმდინარე (ინ) | უწყვეტი ტარების დენი | 800A–10000A |
| მოკლე ჩართვის რეიტინგული ტევადობა (Icu) | დეფექტის მაქსიმალური დენი უსაფრთხოდ შეწყდა | 50kA–150kA @ 415V |
| მომსახურების რეიტინგული მოკლე ჩართვის სიმძლავრე (ICS) | ICU პროცენტი (გამოიყენება მოგზაურობის შემდეგ) | 75%–100% Icu |
| რეიტინგული ხანმოკლე გამძლეობის დენი (Icw) | დენი გატარებულია დაზიანების გარეშე (დროით შეფასებული) | 30kA–85kA 1s/3s |
| ოპერაციული ტემპერატურა | უსაფრთხო გარემოს დიაპაზონი | სტანდარტული: -5°C-დან +40°C-მდე; სიგანე: -25°C-დან +70°C-მდე |
| დაცვის კლასი (IP) | შიგთავსის დაცვა | IP20 (შიდა), IP40, IP54 |
| მექანიკური გამძლეობა | ოპერაციული ციკლები | 10,000–30,000 ციკლი |
| ელექტრო გამძლეობა | შეფერხების შეფერხების ციკლები | 1000-5000 ციკლი |
● სამრეწველო ქარხნები:ძირითადი შემოსავალი, ძრავის მართვის ცენტრები (MCC), ტრანსფორმატორის/გენერატორის დაცვა.
● მონაცემთა ცენტრები:UPS სისტემები, ავტობუსები, კრიტიკული დატვირთვის განაწილება.
● კომერციული შენობები:მაღლივი დენის განაწილება, HVAC და სარეზერვო გენერატორები.
● კომუნალური მომსახურება და ინფრასტრუქტურა:ქვესადგურები, გამანაწილებელი პანელები, რკინიგზის ელექტრიფიკაცია.
● საზღვაო და ოფშორული:გემის ბორტზე ენერგეტიკული სისტემები (საზღვაო სერთიფიცირებული ACBs).
● განახლებადი ენერგია:მზის/ქარის ელექტროსადგურის ქსელის კავშირი, ინვერტორული დაცვა.
● რეიტინგული მიმდინარეობა (ინ):≥ მაქსიმალური უწყვეტი დატვირთვის დენი (1.1–1.2x უსაფრთხოების ფაქტორი).
● მოკლე ჩართვის სიმძლავრე:Icu ≥გამოთვლილი სისტემის გაუმართაობის დენი (I"k3).
● პოლუსები:3P (სტანდარტული) ან 4P (საჭიროა ნეიტრალური იზოლაცია).
●სამგზავრო ერთეულის ტიპი:
o თერმო-მაგნიტური:ძირითადი დაცვა გადატვირთვისაგან/მოკლე ჩართვისგან.
o ელექტრონული (LSIG):გაფართოებული (L=გადატვირთვა, S=მოკლე-დაყოვნება, I=მყისიერი, G=დედამიწის ხარვეზი).
o ჭკვიანი (LSIGM):კომუნიკაცია (Modbus, Profibus), დისტანციური მართვა, მონაცემთა აღრიცხვა.
● ოპერაციული მექანიზმი:მექანიკური (ხელით დამუხტული) ან მოტორიზებული (ავტომატური დამუხტვა/დისტანციური).
● გარემოს ტემპერატურა/სიმაღლე:დერატი >2000მ სიმაღლეზე.
● სტანდარტები:IEC 60947-2, IEC 60947-1, GB 14048.2 (ჩინეთი), UL 489 (ჩრდილოეთი ამერიკა).
● სერთიფიკატები:CE, IEC, CSA, საზღვაო (DNV, ABS) ოფშორისთვის.
● შერჩევითობა:უზრუნველყოს ამომრთველის ზემოთ/ქვემო დინების კოორდინაცია (კლასი A/B IEC-ზე).
● ჩაკეტვა:გასაღების ჩაკეტვა, ზონის შერჩევითი ჩაკეტვა (ZSI) მრავალ ამომრთველი სისტემებისთვის.

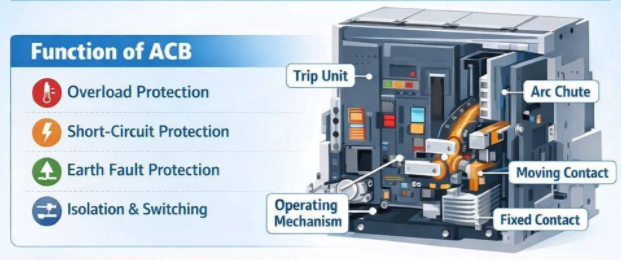

ძირითადი კომპონენტები
1. ჩარჩო/შასი:ფოლადის/ალუმინის შენადნობი (სტრუქტურული საყრდენი).
2. საკონტაქტო სისტემა:
o დაფიქსირებული/მოძრავი კონტაქტები:სპილენძის შენადნობი (Cu-Cr, Cu-W) + ვერცხლის/კალის საფარები (დაბალი წინააღმდეგობა, შედუღების საწინააღმდეგო).
o Arcing კონტაქტები:ვოლფრამი-სპილენძი (რკალის მაღალი წინააღმდეგობა).
3. Arc Chute:ფოლადის გამყოფი ფირფიტები, საიზოლაციო ბარიერები (ბაკელიტი, DMC).
4. ოპერაციული მექანიზმი:ზამბარის დამუხტვა (ენერგიის შესანახი), გადართვის კავშირი, დამუხტვის საკეტები.
5. სამოგზაურო განყოფილება:ელექტრონული (მიკროკონტროლერი, სენსორები) ან თერმულ-მაგნიტური (ბიმეტალური, სოლენოიდი).
6.დამხმარეები:ძაბვის ნაკლებობა (UVR), შუნტირება (ST), დამხმარე გადამრთველები (AX), განგაშის კონტაქტები.
● გამტარები: მაღალი გამტარობის ელექტროლიტური სპილენძი, ვერცხლის შენადნობები.
● იზოლატორები: DMC (Dough Molding Compound), BMC, ეპოქსიდური ფისი, სითბოს მდგრადი პლასტმასი.
● ლითონები: ცივი ნაგლინი ფოლადი (ჩარჩო), უჟანგავი ფოლადი (ტექნიკა), ალუმინი (სითბოს ნიჟარები).
● რკალი რეზისტენტული მასალები: ვოლფრამი, კერამიკა, ცეცხლგამძლე ლითონები.
● ჭედურობა/დარტყმა:ფოლადის ჩარჩო/ნაწილები სიზუსტისგან დამზადებული ძაფები.
● დამუშავება:კონტაქტების, ლილვების და მექანიკური ნაწილების CNC დამუშავება.
● ჩამოსხმა:საიზოლაციო კომპონენტები (DMC/BMC) შეკუმშვის ჩამოსხმის საშუალებით.
● ასამბლეა:მექანიზმების, რკალისებური ჩიხების და სამგზავრო ერთეულების ქვემოწყობა.
● შასი, საკონტაქტო სისტემა, რკალი და მექანიზმის ინტეგრაცია.
● მართვის სქემების და დამხმარე კომპონენტების გაყვანილობა.
● უჯრის ტიპის ერთეულის ტესტირება (დაკავშირებული/სატესტო/გამოყოფილი პოზიციები).
1. ვიზუალური შემოწმება: განზომილებიანი სიზუსტე, დასრულება, მარკირება.
2. კონტაქტის წინააღმდეგობის ტესტი: მილიომ საზომი (≤50–100μΩ ბოძზე).
3. დიელექტრიკული ძაბვის წინააღმდეგობის ტესტი: Hi-pot ტესტი (2.5–3.5kV AC 1 წთ).
4. ოპერაციული მექანიზმის ტესტი: 50+ ჩართვა/გამორთვის ციკლი; გლუვი ოპერაცია.
5. სამგზავრო ერთეულის კალიბრაცია: გადატვირთვის/მოკლე ჩართვის/დამიწების დეფექტის ზღურბლის შემოწმება.
6. ტემპერატურის აწევის ტესტი: დაბალი რეიტინგით; მაქსიმალური ტემპერატურის ზრდა ≤60K (IEC).
7. დამხმარე ფუნქციის ტესტი: UVR, შუნტირება, ჩაკეტვის ვალიდაცია.
8. IP დაცვის ტესტი: მტვრის/წყლის შეღწევა (თითო რეიტინგული IP).
· ანტიკოროზიული დამუშავება, დალუქვა და ხის კრატის შეფუთვა.
· შედის ტესტის ანგარიში, სახელმძღვანელო და შესაბამისობის სერტიფიკატი (CoC).
ტიპის ტესტები ადასტურებს დიზაინის შესაბამისობას IEC 60947-2-თან (შესრულებული პროტოტიპის ნიმუშებზე):
1. მოკლე ჩართვის/გაწყვეტის ტესტები:გადაამოწმეთ Icu/Ics/Icm ხარვეზის პირობებში.
2. ხანმოკლე გამძლეობის ტესტი:დაადასტურეთ Icw 1s/3s-ისთვის დაზიანების გარეშე.
3. მექანიკური და ელექტრული გამძლეობის ტესტები:ციკლის ტესტირება რეიტინგულ სიცოცხლემდე.
4. ტემპერატურის აწევის ტესტი:სრული დატვირთვის თერმული შესრულება.
5. დიელექტრიკული ტესტი:დენის სიხშირე და იმპულსური ძაბვა უძლებს.
6. მოგზაურობის დამახასიათებელი ტესტი:დაცვის მოსახვევების სიზუსტე.
7. გარემოსდაცვითი ტესტები:ვიბრაცია, შოკი, ტემპერატურის/ტენიანობის ციკლი.
8. Arc-Fault Containing ტესტი:რკალის უსაფრთხო შეკავება გარე ამოფრქვევის გარეშე.
Q1: რა განსხვავებაა ACB-სა და MCCB-ს შორის?
A:ACB-ებისახელური 800A–10,000A, მდე 1,000V AC, მოწინავე დაცვით და უჯრის ტიპის დიზაინით.MCCB-ებისაფარი 16A–1600A, 690V–მდე, მცირე დატვირთვისთვის. ACB-ები გვთავაზობენ გატეხვის უფრო მაღალ შესაძლებლობებს, უკეთეს შერჩევითობას და მოდულურ მოვლას.
Q2: რამდენ ხანს მუშაობს ACB?
A:20-30 წელისათანადო მოვლის საშუალებით. მექანიკური გამძლეობა: 10000–30000 ციკლი; ელექტრული გამძლეობა: 1000–5000 გაუმართაობის ოპერაცია.
Q3: სჭირდება თუ არა ACB-ებს მოვლა?
A:დიახ -წლიური მოვლა(დასუფთავება, კონტაქტის შემოწმება, შეზეთვა, მოგზაურობის ტესტირება) ახანგრძლივებს სიცოცხლეს და უზრუნველყოფს საიმედოობას. უჯრის ტიპის ACB საშუალებას იძლევა ტესტირება გამორთვის გარეშე.
Q4: შეიძლება თუ არა ACB-ების გადაკეთება ჭკვიანი მოგზაურობის ერთეულებით?
A:თანამედროვე ACB-ების უმეტესობა მხარს უჭერსელექტრონული/საკომუნიკაციო მოგზაურობის ერთეულების განახლებადისტანციური მონიტორინგისთვის, ხარვეზის დიაგნოსტიკისთვის და IoT ინტეგრაციისთვის.

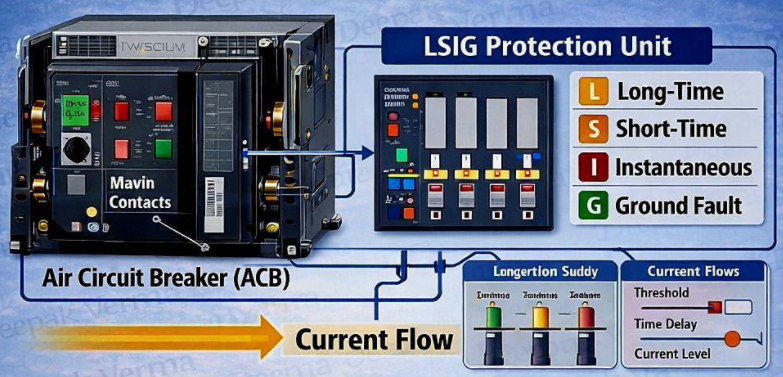

Q5: რას ნიშნავს LSIG დაცვა?
A:
● L (დიდი ხნის განმავლობაში):გადატვირთვისაგან დაცვა (1.0–1.5x In).
● S (მოკლე დრო):შერჩევითი დაცვა მოკლე ჩართვისგან (2–10x In, დროში დაგვიანებით).
● მე (მყისიერი):მაღალი დონის დაცვა მოკლე ჩართვისგან (5–20x In, შეფერხების გარეშე).
● G (სახმელეთო):დედამიწის ხარვეზებისგან დაცვა (0.1–1.0x In).
Q6: როგორ გამოვთვალოთ მოკლე ჩართვის საჭირო სიმძლავრე (Icu)?
A:Icu ≥მოკლე ჩართვის პერსპექტიული დენი (I"k3)სისტემის, გამოთვლილი წინაღობის მონაცემების ან პროგრამული უზრუნველყოფის საშუალებით (მაგ., ETAP, SKM). სიზუსტისთვის მიმართეთ ენერგოსისტემების ინჟინერს.
Q7: არის თუ არა ACB-ები შესაფერისი გარე გამოყენებისთვის?
A:სტანდარტული ACB (IP20) არის მხოლოდ შიდა.გარე მოდელებისაჭიროებს IP54/IP65 შიგთავსებს და ფართო ტემპერატურის რეიტინგებს.
Q8: რა არის ამომრთველის სელექციურობა და რატომ არის ის მნიშვნელოვანი?
A:შერჩევითობა უზრუნველყოფსმხოლოდ გაუმართავი წრიული მოძრაობები, ფართოდ გავრცელებული შეფერხებების თავიდან აცილება. კრიტიკულია საავადმყოფოებისთვის, მონაცემთა ცენტრებისთვის და წარმოებისთვის - B კლასის (სრული) სელექციურობა რეკომენდებულია კრიტიკული დატვირთვებისთვის.
საჰაერო ამომრთველები (ACB)ისინი საფუძვლიანია უსაფრთხო, საიმედო მაღალი დენის დენის განაწილებისთვის. მათი დიზაინის, შესრულების, შერჩევის კრიტერიუმებისა და შესაბამისობის სტანდარტების გააზრებით, B2B მყიდველებს და ინჟინრებს შეუძლიათ განსაზღვრონ სწორი ACB კრიტიკული აპლიკაციებისთვის, რაც უზრუნველყოფს სისტემის უსაფრთხოებას, ხანგრძლივობას და ოპერაციულ ეფექტურობას. ყოველთვის ითანამშრომლეთ სერთიფიცირებულ მწარმოებლებთანIEC 60947-2და შეამოწმეთ შესრულება რუტინული და ტიპის ტესტის დოკუმენტაციის მეშვეობით.
