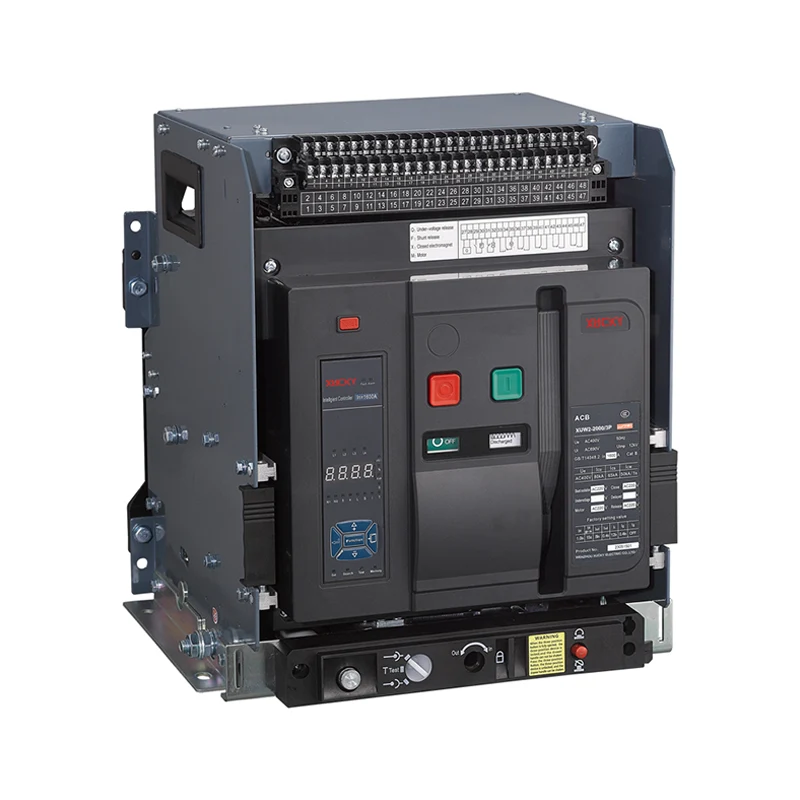

XUCKY ElectricXUW1 საჰაერო ამომრთველიიგი სულ უფრო ხშირად გამოიყენება ენერგეტიკული უსაფრთხოების თანამედროვე დაგეგმარებაში, სადაც ელექტრო ხანძრის თავიდან აცილება გადამწყვეტ პრობლემად იქცა მკვრივ ინდუსტრიულ და კომერციულ გარემოში. ისეთ ობიექტებში, როგორიცაა საწარმოო იატაკები, სადისტრიბუციო ცენტრები და მაღალსართულიანი შენობები, ელექტრული გაუმართაობა შეიძლება სწრაფად გამწვავდეს, რაც სწრაფ იზოლაციას და სისტემის სტაბილურობას აუცილებელს გახდის რისკისა და შეფერხების დროის შესამცირებლად.
იმის ნაცვლად, რომ ყურადღება გამახვილდეს მხოლოდ აღჭურვილობის სტრუქტურაზე, უფრო მნიშვნელოვანია იმის გაგება, თუ როგორ იქცევიან დაცვის სისტემები, როდესაც ხდება რეალური ელექტრული ანომალიები. საჰაერო ამომრთველი შექმნილია ამ ოპერაციული რეალობის გარშემო, რომელიც აერთიანებს ხარვეზის გამოვლენის ლოგიკას, სწრაფი შეფერხების შესაძლებლობას და ფენიანი დაცვის პარამეტრებს, რომლებიც განსხვავებულად რეაგირებენ ელექტრული შეფერხების ტიპისა და სიმძიმის მიხედვით.
ელექტრო ხანძარი იშვიათად იწყება ერთი დრამატული ჩავარდნის შედეგად. ისინი, როგორც წესი, ვითარდება თანდათანობითი სტრესის შედეგად წრეებში ან შეუმჩნეველი ანომალიებისგან, რომლებიც დროთა განმავლობაში გროვდება.
საშუალო და მსხვილმასშტაბიანი ელექტროგადამცემი სისტემების უმეტესობაში, შემდეგი პირობები ყველაზე ხშირია:
- აღჭურვილობის გადაჭარბებული ერთდროული გამოყენებით გამოწვეული გადატვირთვა
- მოკლე ჩართვა იზოლაციის ავარიის ან გაყვანილობის გაუმართაობის გამო
- დამიწების ხარვეზები, რომლებიც ქმნიან არასასურველ მიმდინარე ბილიკებს
- დაბალი ძაბვის პირობები, რომლებიც გავლენას ახდენენ კონტროლის სტაბილურობაზე
- ფხვიერი კავშირები, რომლებიც წარმოქმნიან ლოკალიზებულ სითბოს
თითოეულ ამ მდგომარეობას შეუძლია გამოიწვიოს სითბოს დაგროვება და როდესაც დაცვის პასუხი დაგვიანებულია, საიზოლაციო აალების რისკი მნიშვნელოვნად იზრდება.
ამ კონტექსტში, სწრაფი და შერჩევითი გათიშვა ხდება ძირითადი მოთხოვნა და არა არჩევითი ფუნქცია.
XUW1 საჰაერო წრედის ამომრთველი სტრუქტურირებულია მრავალშრიანი გამოვლენისა და შეფერხების სისტემის გარშემო. ერთი ფიქსირებული გზით რეაგირების ნაცვლად, ის არეგულირებს დაცვის ქცევას მიმდინარე ტიპის, სიდიდისა და ხანგრძლივობის მიხედვით.
ზოგადად, დაცვის სისტემა მოიცავს:
- ხანგრძლივი დაგვიანებით დაცვა მდგრადი გადატვირთვისაგან
- ხანმოკლე დაგვიანებით დაცვა შუალედური ხარვეზებისთვის
- მყისიერი რეაგირება მძიმე მოკლე ჩართვაზე
- მიწის დეფექტის გამოვლენა გაჟონვასთან დაკავშირებული რისკებისთვის
ეს ეტაპები ერთად მუშაობენ იმისთვის, რომ მცირე რყევებმა არ გამოიწვიოს ზედმეტი გამორთვა, ხოლო სერიოზული ხარვეზები დაუყოვნებლივ იზოლირებულია.
თანამედროვე სადისტრიბუციო ქსელები ხშირად საჭიროებენ კომუნიკაციას მოწყობილობებს შორის. ამომრთველი მხარს უჭერს რეგულირებადი პარამეტრების და მონიტორინგის ფუნქციებს, რაც ოპერატორებს საშუალებას აძლევს განსაზღვრონ დაცვის ზღურბლები დატვირთვის მახასიათებლების მიხედვით. ეს ადაპტირება ხელს უწყობს უწყვეტობის შენარჩუნებას კრიტიკულ გარემოში, როგორიცაა საავადმყოფოები, მონაცემთა ცენტრები და საწარმოო ხაზები.
ამ ეტაპზე ჰაერის ამომრთველის როლი უფრო აშკარა ხდება, განსაკუთრებით ისეთ სისტემებში, სადაც საჭიროა რამდენიმე ამომრთველის შერჩევითი კოორდინაცია მხოლოდ დაზარალებული მონაკვეთის იზოლირებისთვის.
იმის გასაგებად, თუ როგორ ითარგმნება დაცვა რეალურ სამყაროში უსაფრთხოდ, სასარგებლოა რეაგირების ქცევის პრაქტიკულ შედეგებად დაყოფა.
| ელექტრული ხარვეზის ტიპი | გამოვლენის მეთოდი | ამომრთველის პასუხი | უსაფრთხოების შედეგი |
| გადატვირთვა | მიმდინარეობა აჭარბებს რეიტინგულ ზღვარს დროთა განმავლობაში | დიდი დაგვიანებით მოგზაურობა | ხელს უშლის კაბელების გადახურებას |
| მოკლე ჩართვა | უეცარი მაღალი დენის ნაკადი | მყისიერი მოგზაურობა | აჩერებს რკალის და ხანძრის აალების რისკს |
| გრუნტის რღვევა | გაჟონვის დენის გამოვლენა | კონტროლირებადი გათიშვა | ამცირებს შოკის და ხანძრის საშიშროებას |
| ძაბვის ნაკლებობა | ძაბვის ვარდნის მონიტორინგი | გაშვებული გათავისუფლება | იცავს აღჭურვილობის სტაბილურობას |
ეს ფენიანი პასუხის სტრუქტურა უზრუნველყოფს, რომ სხვადასხვა ტიპის ხარვეზების დამუშავება ხდება შესაბამისი დროით, ვიდრე ერთჯერადი გამორთვა.
თანამედროვე ინფრასტრუქტურაში ელექტროგადანაწილება არ შემოიფარგლება მხოლოდ ერთი ოთახით ან სისტემით. ამის ნაცვლად, ის მოიცავს მრავალ სართულს, ინტეგრირებულ ავტომატიზაციის სისტემებს და მუდმივად მოქმედ აღჭურვილობას.
მაღალ შენობებში ძალა ვერტიკალურად ნაწილდება ამწეების მეშვეობით. ერთ მონაკვეთში გაუმართაობამ შეიძლება გავლენა მოახდინოს მრავალ სართულზე, თუ სწრაფად არ იზოლირებულია. ჰაერის ამომრთველის მსგავსი მოწყობილობა ხელს უწყობს ხარვეზების ლოკალიზაციას, ამცირებს ფართო გათიშვის ან კასკადური ავარიის რისკს.
საწარმოო გარემოში, უეცარი გამორთვა შეიძლება იყოს ისეთივე დამღუპველი, როგორც თავად ელექტრული გაუმართაობა. ამიტომ, მოსალოდნელია, რომ დაცვის სისტემები იყოს სწრაფი და შერჩევითი. ეს ბალანსი აუცილებელია საოპერაციო უწყვეტობის შესანარჩუნებლად, ხოლო უსაფრთხოების პრიორიტეტად.
დაცვის მრუდების დაზუსტების შესაძლებლობა ინჟინრებს საშუალებას აძლევს დააკავშირონ ამომრთველის ქცევა რეალური დატვირთვის პროფილებთან და არა ფიქსირებულ დაშვებებზე დაყრდნობით.
ელექტრო დამცავი მოწყობილობა უნდა მუშაობდეს თანმიმდევრულად როგორც ნორმალურ, ისე ექსტრემალურ პირობებში. ამ მიზეზით, დიზაინის ვალიდაცია, როგორც წესი, მიჰყვება საერთაშორისოდ აღიარებულ სტანდარტებს, როგორიცაა IEC 60947-2 და GB 14048.2.
ტესტირების პროცესი ზოგადად მოიცავს:
- თერმული გამძლეობის ტესტირება მდგრადი დატვირთვის ქვეშ
- მოკლე ჩართვის შეფერხების შესრულების შემოწმება
- მექანიკური გამძლეობის ველოსიპედის ტესტები
- გარემოსდაცვითი ადაპტაციის შემოწმება ტემპერატურისა და ტენიანობის ცვალებადობისას
- საიზოლაციო და დიელექტრიკული სიძლიერის შეფასება
ეს ტესტები უზრუნველყოფს, რომ შესრულება რჩება სტაბილური მაშინაც კი, როდესაც იცვლება გარემო პირობები, როგორიცაა მაღალი ტენიანობა ან მაღალი სიმაღლის დანადგარები.
The XUW1 საჰაერო ამომრთველიშექმნილია ამ მოთხოვნების გათვალისწინებით, განსაკუთრებით სადისტრიბუციო ქსელებისთვის, რომლებიც მუშაობენ 660V–690V–მდე სისტემებისთვის მაღალი დენის დიაპაზონებით.
ელექტრო სისტემები არ არის დამონტაჟებული კონტროლირებად ლაბორატორიულ პირობებში. ისინი უნდა მუშაობდნენ გარემოში, რომელიც განსხვავდება ტემპერატურის, მტვრის ზემოქმედებისა და ტენიანობის დონეზე.
ტიპიური ოპერაციული პარამეტრები მოიცავს:
- ატმოსფერული ტემპერატურის დიაპაზონი -5°C-დან +40°C-მდე
- სიმაღლე 2000 მეტრამდე
- ფარდობითი ტენიანობა 90%-მდე არაკონდენსაციის პირობებში
- დაცვის დონე შესაფერისია სამრეწველო გარემოსთვის
- ინსტალაციის მოქნილობა ფიქსირებულ ან უჯრის ტიპის კონფიგურაციებში
ეს პარამეტრები უზრუნველყოფს, რომ დაცვის ქცევა დარჩეს თანმიმდევრული მდებარეობის განსხვავებების მიუხედავად, ურბანული ინფრასტრუქტურის თუ შორეულ ინდუსტრიულ ზონებში.
გარდა ამისა, კომუნიკაციისთვის მზა ინტერფეისები საშუალებას იძლევა ინტეგრირება ავტომატური მონიტორინგის სისტემებში, მხარს უჭერს ცენტრალიზებულ კონტროლის სტრატეგიებს თანამედროვე ელექტრო ქსელებისთვის.
პრაქტიკული ქცევის უკეთ გასაგებად, განიხილეთ გამარტივებული სცენარი სადისტრიბუციო კაბინეტში:
- ძრავის დატვირთვა თანდათან იზრდება ნომინალური დენის მიღმა
- ამომრთველი აღმოაჩენს მდგრადი გადატვირთვის მდგომარეობას
- ხანგრძლივი დაგვიანებით დაცვა იწყებს დროის ციკლს
- თუ დატვირთვა გრძელდება, კონტროლირებადი მოგზაურობა შესრულებულია
- შერჩევითი კოორდინაციის გამო ახლომდებარე სქემები უცვლელი რჩება
სხვა სცენარში, რომელიც მოიცავს მოკლე ჩართვას:
- გამოვლინდა უეცარი დენის აწევა
- მყისიერი დაცვა მოქმედებს მილიწამებში
- რკალის წარმოქმნა წყდება მდგრადი სითბოს განვითარებამდე
- ელექტროენერგია იზოლირებულია მხოლოდ დაზარალებულ ტოტზე
პასუხის ეს შაბლონები აჩვენებენ, თუ როგორ ამცირებს ფენიანი დაცვის ლოგიკა ელექტრული ხანძრის ესკალაციის ალბათობას.
რაც უფრო ავტომატიზირებული ხდება ელექტრო ინფრასტრუქტურა, დამცავი მოწყობილობები აღარ არის დამოუკიდებელი კომპონენტები. ისინი ახლა ურთიერთქმედებენ მონიტორინგის სისტემებთან, დისტანციური მართვის პლატფორმებთან და პროგნოზირებად ტექნიკურ ინსტრუმენტებთან.
საჰაერო წრედის ამომრთველი მხარს უჭერს ამ გადასვლას კომუნიკაციის შესაძლებლობისა და კონფიგურირებადი დაცვის პარამეტრების შეთავაზებით. ეს საშუალებას აძლევს სისტემის დიზაინერებს ელექტრული დაცვის ქცევა რეალურ დროში ოპერაციულ მონაცემებთან გააერთიანონ და არა სტატიკური დიზაინის ვარაუდებთან.
ელექტრული ხანძრის თავიდან აცილება რთულ ენერგეტიკულ ქსელებში დიდად არის დამოკიდებული იმაზე, თუ რამდენად სწრაფად და ზუსტად ხდება ხარვეზების იდენტიფიცირება და იზოლირება. ფენიანი დაცვის ლოგიკის, ადაპტირებადი კონფიგურაციისა და სტანდარტიზებული ტესტირების შესაბამისობის მეშვეობითXUW1 საჰაერო ამომრთველითამაშობს სტრუქტურირებულ როლს მოთხოვნად გარემოში განაწილების უსაფრთხოების შენარჩუნებაში. XUCKY Electric-ის უფრო ფართო საინჟინრო მიდგომის ფარგლებში, ის წარმოადგენს პრაქტიკულ პასუხს თანამედროვე ელექტრული რისკის პირობებზე, როგორც სამრეწველო, ისე მაღალსართულიან აპლიკაციებში.
