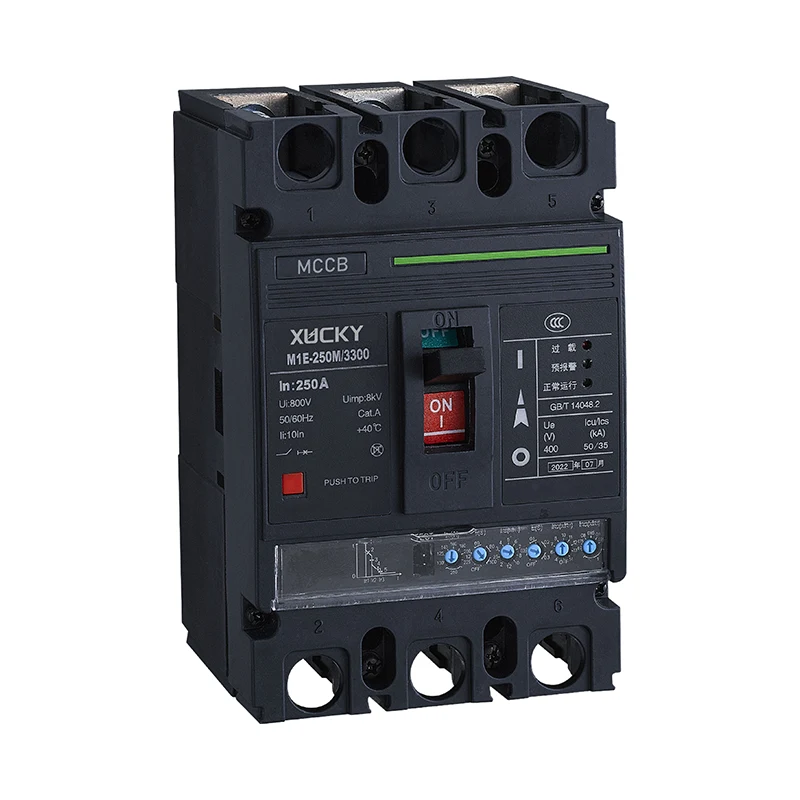

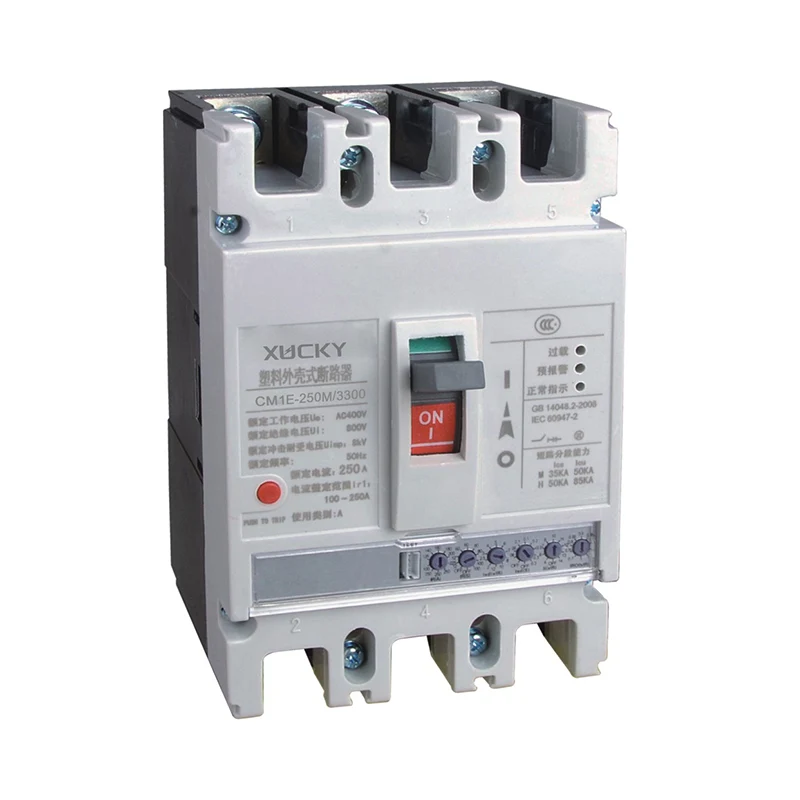

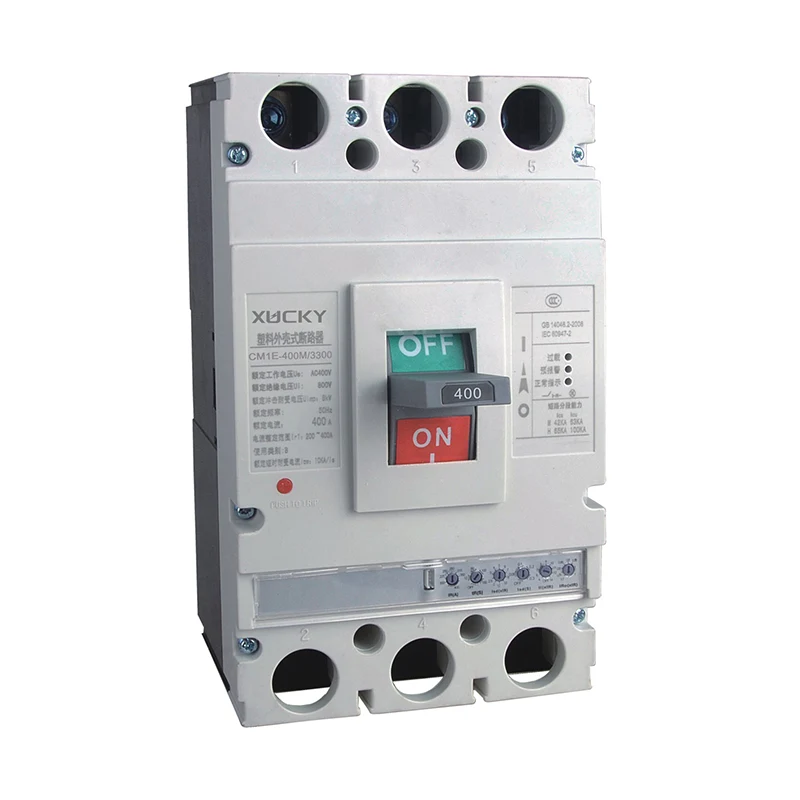

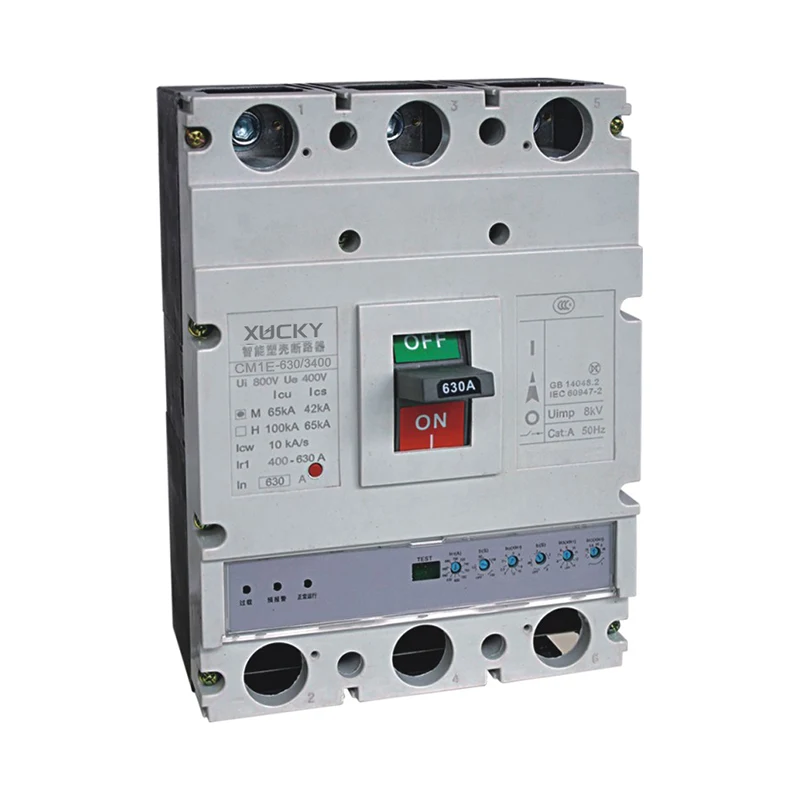

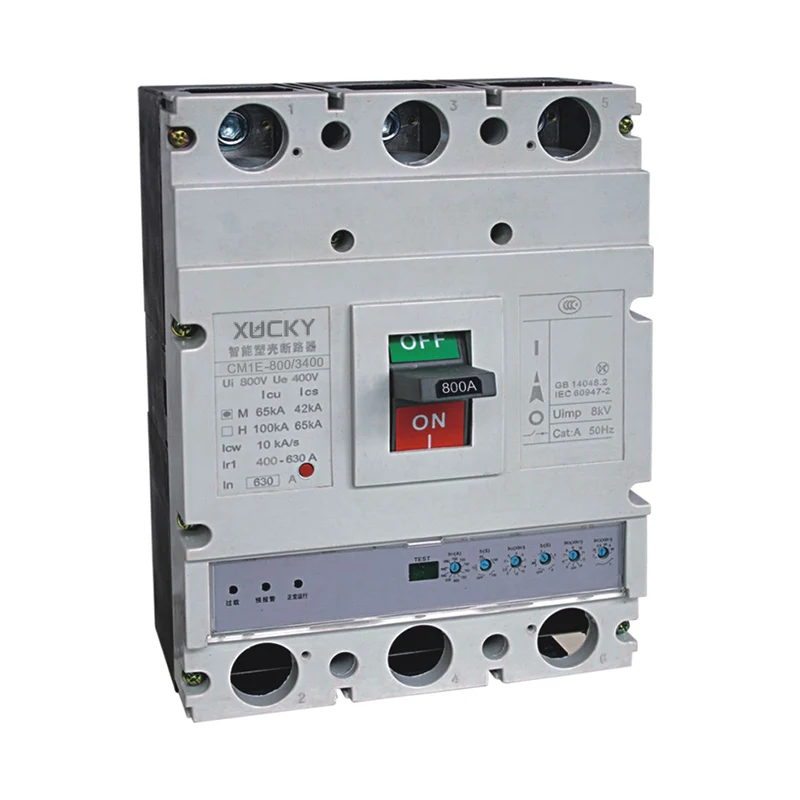

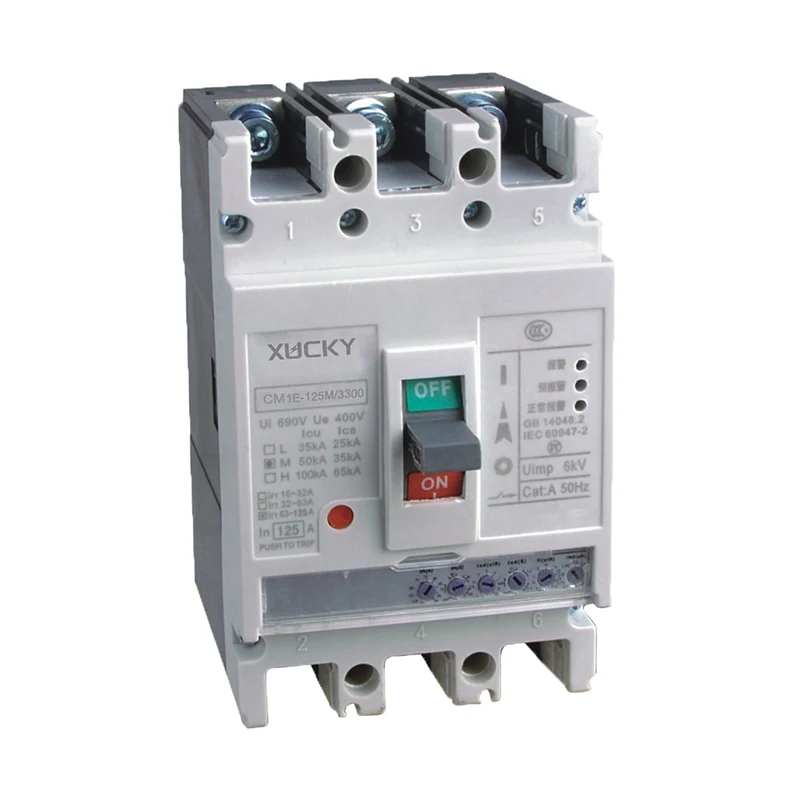

CM1E ჩამოსხმული საქმის ამომრთველი

CM1E დაბალი ძაბვის დენის რეგულირებადი მიკროსქემის ამომრთველი (შემდგომში მოიხსენიება როგორც მიკროსქემის ამომრთველი), მიკროსქემის ამომრთველს აქვს მცირე ზომის, მაღალი დარღვევის სიმძლავრე, მოკლე რკალი, ანტი ვიბრაცია. მისი შეფასებული საიზოლაციო ძაბვა არის 800V, შესაფერისია AC 50Hz განაწილების ქსელისთვის, შეფასებული ძაბვის AC400V, შეფასებული დენი 1250 ა და ქვემოთ, გამოიყენება ელექტროენერგიის განაწილებისა და მიკროსქემის და ელექტროენერგიის აღჭურვილობის დასაცავად გადატვირთვის, მოკლემეტრაჟიანი, undervoltage და სხვა ხარვეზებისგან. იგი ასევე შეიძლება გამოყენებულ იქნას ხაზის იშვიათად გადაქცევისთვის და ძრავის იშვიათად დაწყებისთვის. მიკროსქემის ამომრთველი შეიძლება ვერტიკალურად დაინსტალირებული, ან ჰორიზონტალურად დაინსტალირებული. დაბალი ძაბვის მიკროსქემის ამომრთველს აქვს იზოლაციის ფუნქცია.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

განაცხადის ფარგლები

ძირითადი თვისებები

CM1E რეგულირებადი ელექტრონული ჩამოსხმის კორპუსის ამომრთველს აქვს სამი დაცვის ფუნქცია, მიკროსქემის ამომრთველი, რომელსაც აქვს გამოყენებული კატეგორია B, რომელიც უკავშირდება სხვა მოკლე ჩართვის დაცვის მოწყობილობას იმავე წრეში, სრულად სურვილისამებრ აქვს მოკლე წრიული გარემოებაში; ხუთი ტრიალების მახასიათებლით, მომხმარებელს შეუძლია დააყენოს აღჭურვილობა Shunt გამოშვების საშუალებით დატვირთვის დენის მიხედვით, ელექტრონული შუნტის გამოშვება იკვებება თავად მიკროსქემის ამომრთველით; მიმდინარე სიგნალი და კონტროლის ძალა არის წრის წრის ტრანსფორმატორისგან, რომელიც დამონტაჟებულია მიკროსქემის ამომრთველში; ხანძრის დაცვის გამოშვებით საგანგაშო, მაგრამ არა მოგზაურობისთვის, როდესაც დატვირთვის დენი გადატვირთულია, მიკროსქემის ამომრთველი არ მოგზაურობს და პასიური კონტაქტის გამოშვება, შესაბამისი განგაშის მოწყობილობის მართვა; ზომები და სპეციფიკაციები იგივეა, რაც CM1 MCCB- ს, ინსტალაცია შეიძლება შეიცვალოს.

შენიშვნა: პარამეტრში, აკრიფეთ შეცვლა უნდა იყოს მითითებული!

შენიშვნა:

1. შეცვალეთ გადატვირთვის ხანგრძლივი შეფერხების მოქმედება მიმდინარე IR1, სხვადასხვა მიკროსქემის შეფასებული დენის მიხედვით, 4-10 ფაილის კორექტირება შესაძლებელია;

2. შეცვალეთ გრძელი დაგვიანების მოქმედების დრო T1, 4 ფაილის კორექტირება შესაძლებელია;

3. შეცვალეთ მოკლე ჩართვა მოკლე დელა მოქმედება მიმდინარე IR2, 9 ფაილის კორექტირება შესაძლებელია;

4. შეცვალეთ მოკლე შეფერხების მოქმედების დრო T2, 4 ფაილის კორექტირება;

5. შეცვალეთ მოკლე ჩართვა მყისიერი მოქმედება მიმდინარე IR3 მოქმედება, 9 ფაილის კორექტირება შესაძლებელია;

6. შეცვალეთ წინასწარი განგაშის მოქმედება მიმდინარე IR0, 7 ფაილის კორექტირება შესაძლებელია.

ძირითადი ტექნოლოგიის პარამეტრები

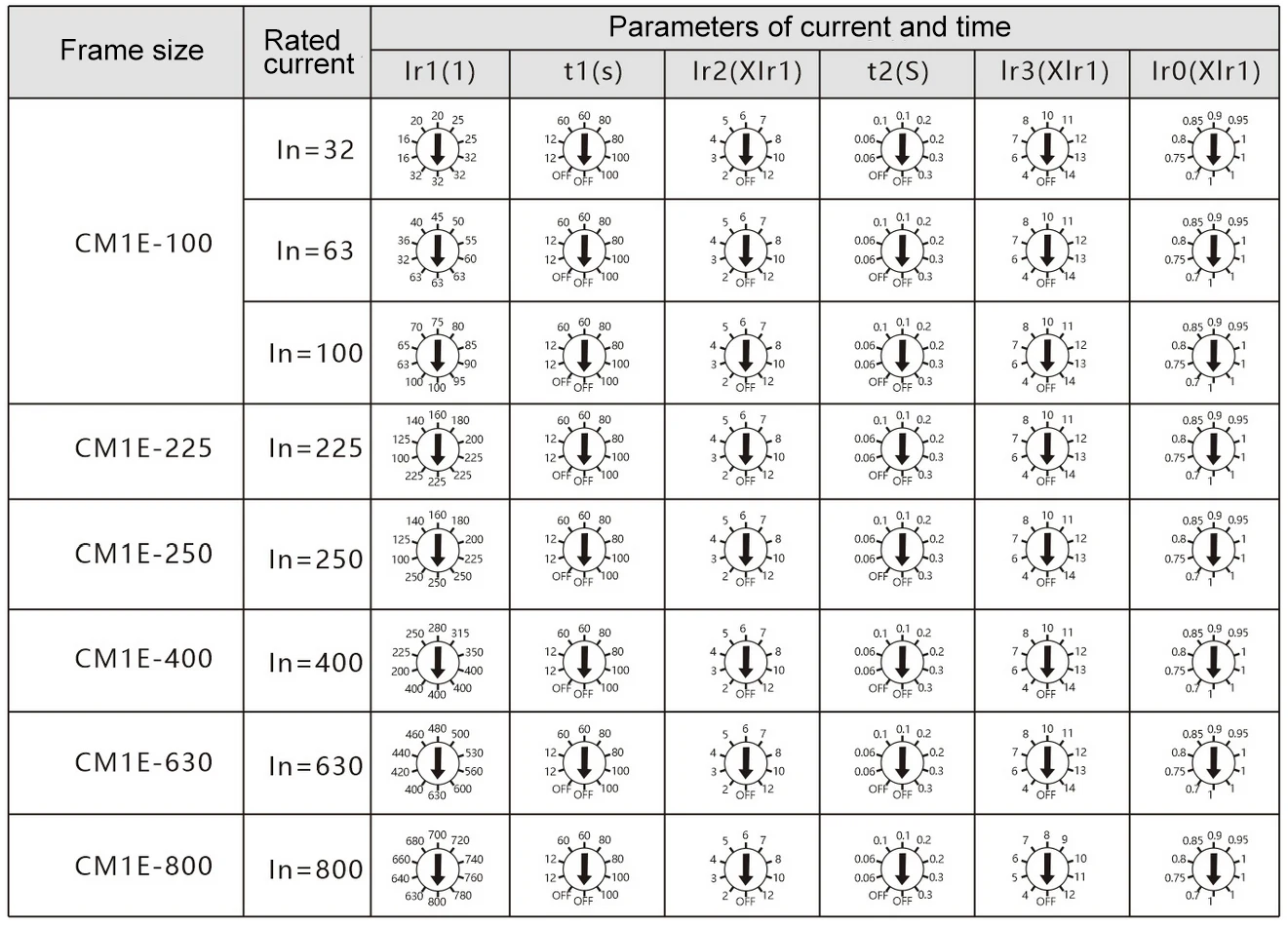

ინტელექტუალური კონტროლერის პარამეტრების დიაპაზონი ნაჩვენებია ცხრილში

პროექტის დაყენება		დიაპაზონის დაყენება
გადატვირთვის ხანგრძლივი შეფერხების დაყენება	მიმდინარე პარამეტრების მნიშვნელობა LR1	(30 ~ 100) A, (100 ~ 250) A, (200 ~ 400) A, (400 ~ 630) A, (630 ~ 800) A, (800 ~ 1250) A
გადატვირთვის ხანგრძლივი შეფერხების დაყენება	დრო დაყენების მნიშვნელობა t1	(12、60、80、100) S
მოკლე წრის მნიშვნელობა და მოკლე შეფერხება	მიმდინარე პარამეტრების მნიშვნელობა LR2	(2 ~ 12)
მოკლე წრის მნიშვნელობა და მოკლე შეფერხება	დრო დაყენების მნიშვნელობა T2	(0.06, 0.1, 0.2, 0.3) s
მყისიერი მოკლე წრის მნიშვნელობის დაყენება	მიმდინარე პარამეტრების მნიშვნელობა LR3	(4 ~ 14)

მიკროსქემის ამომრთველის ძირითადი ტექნიკური მონაცემები მოცემულია ცხრილში

ნიმუში		CM1E-00		CM1E-550		CM1E-400		CM1E-630		CM1E-800		CM1E-1250
ჩარჩო მიმდინარე inm (ა)		100		250		400		630		800		1250
დარღვევის მოცულობა		L	M	L	M	L	M	M	H	M	H	H
შეფასებული მიმდინარე (ა)		63,80,100		225,250		300,400		500,630		700,800		1000,1250
პოლუსი		3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
შეფასებული ოპერაციული ძაბვა UE (V)		AC400
შეფასებული საიზოლაციო ძაბვა UI (V)		800
შეფასებული იმპულსი გაუძლოს ძაბვას UIMP (V)		8000
შეფასებული ლიმიტი მოკლე წრეების დარღვევის მოცულობა ICU (KA)		50	85	50	85	65	100	65	100	65	100	80
შეფასებული მოკლე ჩართვის დარღვევის შესაძლებლობები ICS (KA)		35	50	35	50	42	65	42	62	42	62	50
შეფასებული მოკლე დროში გაუძლოს მიმდინარე ICW/0.5S (KA)		-		-		5		8		10		15/1 სთ
გამოყენების კატეგორია		A		A		B		B		B		B
Flashover მანძილი (მმ)		≤50		≤50		≤100		≤100		≤100
საოპერაციო შესრულება	ძალაუფლება (დრო)	1500		1000		1000		500		500		500
	ძალაუფლება (დრო)	8500		7000		4000		3000		3000		3000

განთავისუფლების მახასიათებლები

ა. ელექტრო მოგზაურობის განყოფილების მახასიათებლები

გრძელი დაგვიანების ინვერსიული დროით, მოკლე ჩარიცხვის მოკლე დაგვიანების ინვერსიული დროით, მოკლე ჩართვის მოკლე შეფერხების ვადით, მოკლე ჩართვის მყისიერი მოქმედება და სხვა დაცვის მახასიათებლები, დაცვის მახასიათებლები შეიძლება შეიქმნას მომხმარებლების მიერ.

ბ. გადატვირთეთ გრძელი შეფერხება ინვერსიული დროის დაცვის მოქმედების მახასიათებლები ცხრილი 4 -ში.

გ. მოკლემეტრაჟიანი მოკლემეტრაჟიანი დაცვის მოქმედების მახასიათებლები ცხრილი 5-ში.

დ. მოკლე ჩართვა მყისიერი დაცვის მოქმედების მახასიათებლები ცხრილში 6.
