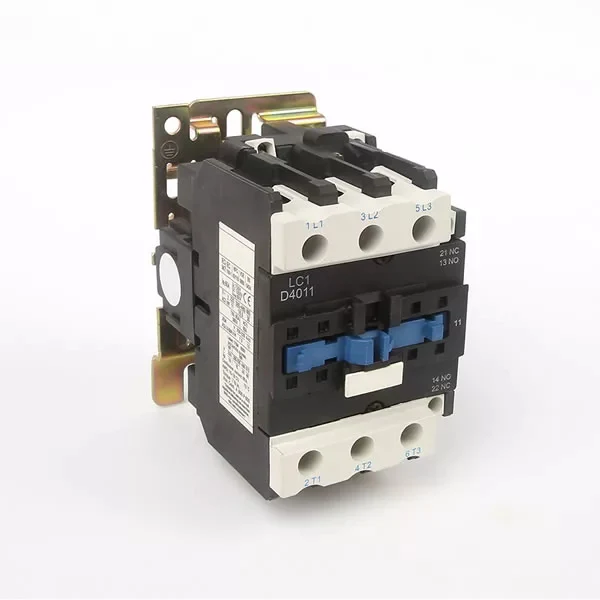

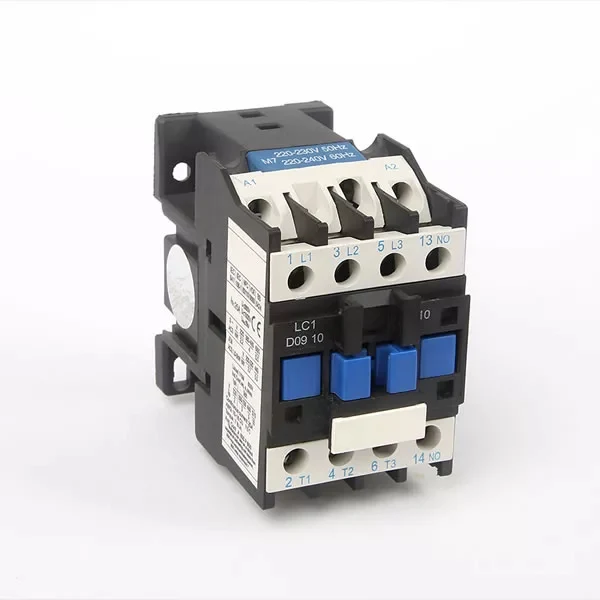

CJX2 კონტაქტორი

XUCKY Electric არის ფართომასშტაბიანი CJX2 კონტაქტორის მწარმოებელი და მიმწოდებელი ჩინეთში. CJX2 კონტაქტორი (LC1) (AC/DC კონტაქტორი, შემდგომში მოხსენიებული, როგორც კონტაქტორი), ძირითადად გამოიყენება AC 50Hz (ან 60Hz) წრედისთვის, ძაბვა 660V-მდე, ნომინალური სამუშაო დენი 95A-მდე AC-3-ის გამოყენების კატეგორიაში. , 400V (380V), დისტანციური ჩართვისა და გამორთვის მიკროსქემისთვის, ხშირი გაშვება და კონტროლი AC ძრავისთვის და შესაბამისი თერმული რელესთან შერწყმა, რათა შეიქმნას ელექტრომაგნიტური დამწყები წრედის დასაცავად, შეიძლება მოხდეს გადატვირთვის ოპერაცია.

პროდუქტის აღწერა

გამოყენების სფერო

CJX2 კონტაქტორი (LC1) (AC/DC კონტაქტორი, შემდგომში მოხსენიებული, როგორც კონტაქტორი), ძირითადად გამოიყენება AC 50Hz (ან 60Hz) წრედისთვის, ძაბვა 660V-მდე, ნომინალური სამუშაო დენი 95A-მდე AC-3-ის გამოყენების კატეგორიაში. , 400V (380V), დისტანციური ჩართვისა და გამორთვის მიკროსქემისთვის, ხშირი გაშვება და კონტროლი AC ძრავისთვის და შესაბამისი თერმული რელესთან შერწყმა, რათა შეიქმნას ელექტრომაგნიტური დამწყები წრედის დასაცავად, შეიძლება მოხდეს გადატვირთვის ოპერაცია.

CJX2 კონტაქტორი (LC1) (AC/DC კონტაქტორი) აკმაყოფილებს IEC60947-4-1, GB14048.4 სტანდარტებს.

Schneider LC1-ის AC/DC კონტაქტორის მოდელი	TAIXI CJX2-ის AC/DC კონტაქტორის მოდელი
LC1-D09M7C	CJX2-09
LC1-D12M7C	CJX2-12
LC1-D18M7C	CJX2-18
LC1-D25M7C	CJX2-25
LC1-D32M7C	CJX2-32
LC1-D40M7C	CJX2-40
LC1-D50M7C	CJX2-50
LC1-D65M7C	CJX2-65
LC1-D80M7C	CJX2-80
LC1-D95M7C	CJX2-95

მოდელი და მნიშვნელობა

ზოგიერთი ჩვეულებრივი მოდელი: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-32110 CJX2-32110J1 JX2-8011 CJX2-9511

ნორმალური სამუშაო პირობები და ინსტალაციის პირობები

1. ატმოსფერული ჰაერის ტემპერატურა: -5℃~+40℃, საშუალო არ აღემატება +35℃ 24 საათის განმავლობაში.

2. სიმაღლე: არაუმეტეს 2000მ.

3. ატმოსფერული პირობები: მაქსიმალური ტემპერატურა +40℃, ფარდობითი ტენიანობა არაუმეტეს 50%; დაბალ ტემპერატურაზე შეიძლება დაუშვას მაღალი ფარდობითი ტენიანობა, მაგალითად, +20℃ 90%-მდე, განსაკუთრებული ზომები უნდა იქნას მიღებული პერიოდულად წარმოქმნილი კონდენსაციისთვის ტემპერატურის ცვლილებების გამო.

4. დაბინძურების დონე: 3.

5. ინსტალაციის კატეგორია: Ⅲ.

6. დაყენების პირობები: სამონტაჟო ზედაპირისა და ვერტიკალური სიბრტყის დახრილობა არ არის ±5°-ზე მეტი.

7. დარტყმითი ვიბრაცია: პროდუქტი უნდა იყოს დაყენებული და გამოყენებული ადგილზე მნიშვნელოვანი შერყევის, დარტყმისა და ვიბრაციის გარეშე.

8. დაყენების მეთოდი: გარდა ხრახნიანი მონტაჟისა, არამედ 35მმ სტანდარტული კარტის რელსის მონტაჟი. AC ოპერაცია 40-95 შეიძლება დამონტაჟდეს 35 მმ ან 75 მმ ბარათში.

ძირითადი პარამეტრები და ტექნიკური შესრულება

1. ძირითადი პარამეტრების და ტექნიკური შესრულების მაჩვენებლების JCX2 AC კონტაქტორი (იხ. ცხრილი 1).

მოდელი			CJX2-09		CJX2-12		CJX2-18		CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
რეიტინგული ოპერაციული დენი (A)	380/400 ვ	AC-3	9		12		18		25		32		40		50		65		80		95
		AC-4	3.5		5		7.7		8.5		12		18.5		24		28		37		44
	600/690 ვ	AC-3	6.6		8.9		12		18		21		34		39		42		49		49
		AC-4	1.5		2		3.8		4.4		7.5		9		12		14		17.3		21.3
ჩვეულებრივი თავისუფალი ჰაერის გათბობის დენი (A)			20		20		32		40		50		60		80		80		95		95
საიზოლაციო ნომინალური ძაბვა (V)			690
კონტროლირებადი სამფაზიანი ციყვის გალიის ძრავის სიმძლავრე (AC-3) კვტ		220/230 ვ	2.2		3		4		5.5		7.5		11		15		18.5		22		25
		380/400 ვ	4		5.5		7.5		11		15		18.5		22		30		37		45
		660/690 ვ	5.5		7.5		10		15		18.5		30		37		37		45		45
ოპერაციული სიხშირე (ჯერ/სთ)	ელექტრო სიცოცხლე	AC-3	1200		1200		1200		1200		600		600		600		600		600		600
		AC-4	300
	მექანიკური სიცოცხლე		3600
ელექტრო სიცოცხლე (10000 ჯერ)	AC-3		100		100		100		100		80		80		60		60		60		60
	AC-4		20		20		20		20		20		15		15		15		10		10
მექანიკური სიცოცხლე (10000 ჯერ)			1000		1000		1000		1000		800		800		800		800		600		600
სადისტრიბუციო დაუკრავენ მოდელი			RT16-20		RT16-20		RT16-32		RT16-40		RT16-50		RT16-63		RT16-80		RT16-80		RT16-100		RT16-125
ცივი წნევით ტერმინალი		ნომერი	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	არა ასაწყობი ტერმინალის მოქნილი მავთული	მმ²	1/2.5	1/2.5	1/2.5	1/2.5	1.5/4	1.5/4	1.5/4	1.5/4	2.5/6	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	ასაწყობი ტერმინალის მოქნილი მავთული		1/4	1/2.5	1/4	1/2.5	1.5/6	1.5/4	1.5/10	1.5/6	2.5/10	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	არა ასაწყობი ტერმინალის მყარი მავთული		1/4	1/4	1/4	1/4	1.5/6	1.5/6	1.5/6	1.5/6	2.5/10	2.5/10	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
AC კოჭის სიმძლავრე	50 ჰც	Pull-in (VA)	70		70		70		110		110		200		200		200		200		200
		მთვარე (VA)	9.0		9.0		9.5		14.0		14.0		57.0		57.0		57.0		57.0		57.0
		სიმძლავრე (W)	1.8~2.7		1.8~2.7		3~4		3~4		3~4		6-10		6-10		6-10		6-10		6-10
ოპერაციული დიაპაზონი			ჩასასვლელი ძაბვა: 85%Us~110Us; გამოშვების ძაბვა: 20%Us~75Us
ძირითადი პარამეტრები დამხმარე კონტაქტი			AC-15:le:0.95A 380V/400V ; DC-13:le:0.15A 220V/250V lth:10A

2. ელექტრული სიცოცხლის მრუდი

3. კოჭის ნომინალური ელექტრომომარაგების ძაბვა U და კოდი (იხ. ცხრილი 2)

Coil ძაბვა Us (V)

110

127

220

230

240

380

400

415

440

480

600

50 ჰც

60 ჰც

50Hz/60Hz

სტრუქტურული მახასიათებლები

1. დამცავი ტიპის კონტაქტორი, პირდაპირი მოქმედების მოქმედების სტრუქტურა, კონტაქტი ორმაგი წყვეტის წერტილისთვის, მცირე ზომით, მსუბუქი წონით, დაბალი ენერგომოხმარებით, ხანგრძლივი მოქმედებით, უსაფრთხო და საიმედო;

2. AC/DC კონტაქტორს შეუძლია შეადგინოს მექანიკური შექცევადი ჩამკეტი მაგნიტური დამწყები, ვარსკვლავის დელტა დეკომპრესიის დამწყები, ასევე შეუძლია შეადგინოს სხვადასხვა წარმოებული პროდუქტები დამხმარე საკონტაქტო ჯგუფით, ჰაერის დაყოვნების თავით და ასე შემდეგ მომხმარებლების მიხედვით.

3. მას შეუძლია გამოიყენოს სამშენებლო ბლოკის ინსტალაცია დამხმარე საკონტაქტო ჯგუფის, ჰაერის დაყოვნების თავის (დაყოვნების დიაპაზონი ნაჩვენებია ცხრილში 4), თერმული რელეებისა და სხვა აქსესუარების დასამატებლად, რომლებიც გაერთიანებულია სხვადასხვა წარმოებულ პროდუქტებში (იხ. ცხრილი 3).

4. SR2 სერიის დენის ჩახშობის მნიშვნელოვანი ფუნქციით დენის ჩახშობა და გამოიყენება CJX2 სერიის კონტაქტთან ერთად, შეუძლია ეფექტურად დაიცვას კონტაქტორი, რათა გაახანგრძლივოს მომსახურების ვადა. და შეუძლია თავიდან აიცილოს ჩარევა პულსიდან კომპიუტერზე და სხვა დაკავშირებულ ელექტრონულ საკონტროლო სისტემაზე.

SR2-A CJX2 სერიის 09A ~ 32A AC/DC კონტაქტორისთვის, სპეციფიკური მახასიათებლებია:

SR2-A 24V~48V AC, DC

SR2-A 100V~250V AC, DC

SR2-A 380V~440V AC, DC

5. AC/DC კონტაქტორს აქვს მცირე ზომის, მსუბუქი წონა, დაბალი ენერგიის მოხმარება, მაღალი სიცოცხლე, უსაფრთხო და საიმედო და ა.შ.

6. AC/DC კონტაქტორის კორპუსს აქვს წყვილი ნორმალურად ღია ან ნორმალურად დახურული დამხმარე კონტაქტი 32A და ქვემოთ, ნორმალურად ღია და ნორმალურად დახურული დამხმარე კონტაქტი წყვილი 40A და ზემოთ. გარდა ამისა, მას შეუძლია დაამატოს F4 დამხმარე საკონტაქტო ჯგუფი (ორი ან ოთხი ჯგუფი) ან ჰაერის დაყოვნების თავი თავზე, დაამატეთ NCF1-11C ორივე მხარეს, მათი კომბინაციები (იხ. ცხრილი 4 და ცხრილი 5).

7. ხრახნიანი მონტაჟის გარდა, კონტაქტორს ასევე შეუძლია გამოიყენოს 35მმ (CJX2-09 ~ 95) და 75მმ (CJX2-40 ~ 95) ჩაზნექილი სტანდარტული სარკინიგზო მონტაჟი.

მოდელი	დაყოვნების დიაპაზონი	დაგვიანებული კონტაქტების რაოდენობა	დიაგრამა	ცხრილი 4
F5-T0	0.1 ~ 3 წმ	NO+NC
F5-T2	0.1-30 წმ
F5-T4	10-180 წლები
F5-D0	0.1 ~ 3 წმ
F5-D2	0.1-30 წმ
F5-D4	10-180 წლები

დამხმარე საკონტაქტო ჯგუფის მოდელი	კონტაქტების რაოდენობა		დიაგრამა
დამხმარე საკონტაქტო ჯგუფის მოდელი	კონტაქტების რაოდენობა ჩვეულებრივ ღია (არა)	კონტაქტების რაოდენობა ჩვეულებრივ დახურული (NC)	დიაგრამა
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

მონტაჟი და მოვლა

1. ინსტალაციამდე შეამოწმეთ შესაბამისი ტექნიკური მონაცემები.

2. მონტაჟი, უნდა დამონტაჟდეს დადგენილი პირობების შესაბამისად, ხალხის ვიზუალური ჩვევების შესაბამისად.

3. AC/DC კონტაქტორი ლითონის სამონტაჟო ფირფიტით უნდა იყოს სათანადოდ დამიწებული.

4. ტერმინალის ხრახნები უნდა იყოს გამკაცრებული, შემოწმების შემდეგ გაყვანილობა სწორია, დამუხტული მთავარი კონტაქტის შემთხვევაში, ჯერ კოჭის მოზიდვის ჩართვა და გამორთვა ხდება რამდენჯერმე, ტესტირების მოქმედების საიმედოობის შემდეგ შესაძლებელია მისი დადება. გამოყენებაში.

5. თუ გამოყენებისას არის არანორმალური ხმაური, ეს შეიძლება იყოს ჭუჭყიანი ბოძის ძირის ზედაპირზე, გთხოვთ გაწმინდეთ ზედაპირი.

6. გამოყენებისას, რეგულარულად უნდა შემოწმდეს პროდუქტის კომპონენტები, არ საჭიროებს ჯემის მოძრავ ნაწილებს, შესაკრავები შესუსტების გარეშე, თუ რომელიმე ნაწილი დაზიანებულია, უნდა შეიცვალოს.

გამოიყენეთ კავშირის მეთოდი

1. სამფაზიან კონტაქტორს ზოგადად აქვს რვა წერტილი, სამი შეყვანის, სამი გამომავალი და ორი საკონტროლო წერტილი. გამომავალი და შემავალი არის შესაბამისი, ადვილი შესამჩნევია. თუ გსურთ დაამატოთ თვითჩაკეტვა, მაშინ უნდა დააკავშიროთ ხაზი გამომავალი ტერმინალიდან საკონტროლო წერტილამდე.

2. პირველ რიგში, უნდა იცოდეს AC/DC კონტაქტორის პრინციპი. იგი ემატება კოჭას გარე ელექტრომომარაგებით, ელექტრომაგნიტური ველების წარმოქმნით. ჩართვა და ჩასმა, კონტაქტის წერტილები გამორთულია გამორთვის შემდეგ. იცოდეთ პრინციპი, თქვენ უნდა გაარკვიოთ დამატებითი კვების წყაროების კვების კონტაქტები, ეს არის კოჭის ორი კონტაქტი, ზოგადად კონტაქტორის ქვედა ნაწილში და თითოეულ მხარეს. სხვა შეყვანა და გამომავალი ძირითადად ზედა ნაწილშია, შეხედეთ იცოდეთ. ასევე გაითვალისწინეთ, რა არის ძაბვის დამატებითი კვების წყაროები (220V ან 380V), რომლებიც ზოგადად აღინიშნება. ასევე გაითვალისწინეთ, რომ საკონტაქტო წერტილი ჩვეულებრივ დახურულია ან ჩვეულებრივ ღიაა. თუ არსებობს თვითჩაკეტვის კონტროლი, უბრალოდ დაალაგეთ ხაზები ორიგინალური პრინციპის მიხედვით.

როდესაც კოჭა ენერგიულია, სტატიკური ბირთვი წარმოქმნის ელექტრომაგნიტურ ძალას მოძრავი ბირთვის გასაყვანად, რადგან საკონტაქტო სისტემა დაკავშირებულია მოძრავ ბირთვთან, ამიტომ მოძრავი ბირთვი ამოძრავებს სამი მოძრავი კონტაქტის ერთდროულად გაშვებას, კონტაქტის დახურვა, რომელიც უკავშირდება ელექტრომომარაგება. კოჭის გამორთვისას, შეწოვა ქრება, მოძრავი ბირთვის დამაკავშირებელი ნაწილი გამოყოფილია ზამბარის რეაქციის ძალით, ისე, რომ მთავარი კონტაქტი გათიშულია, წყვეტს ენერგიას.

მონახაზი და ინსტალაციის ზომები

პროდუქტის მონახაზი და ინსტალაციის ზომები (იხ. სურათი 1, სურათი 2 და ცხრილი 6).

ზომა: მმ

მოდელი	მაქს	B მაქს	C მაქს	Dmax	და მაქს	a	b	φ
CJX2-09~12	47	76	82	120.5	140.5	34/35	50/60	4.5
CJX2-18/CJX2-1810/CJX2-1801	47	76	87	125.5	145.5	34/35	50/60	4.5
CJX2-25	57	86	95	133.5	153.5	40	48	4.5
CJX2-32	57	86	100	138.5	158.5	40	48	4.5
CJX2-4011~6511	77	129	116	154.5	174.5	40	105	6.5
CJX2-4004~6504	84	129	116	154.5	174.5	40	105	6.5
CJX2-4008~9511	84	129	127	154.5	174.5	40	105	6.5
CJX2-8011~9511	87	129	127	165.5	185.5	40	105	6.5
CJX2-8004~9504	96	129	122	160.5	180.5	40	105	6.5
CJX2-8008~9508	96	129	135	160.5	180.5	40	105	6.5
