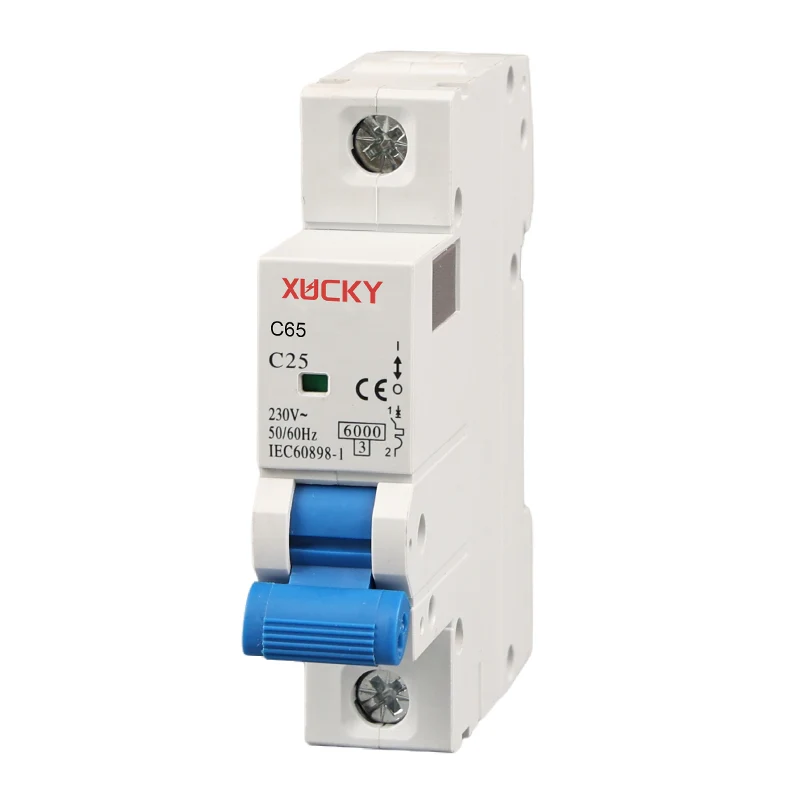

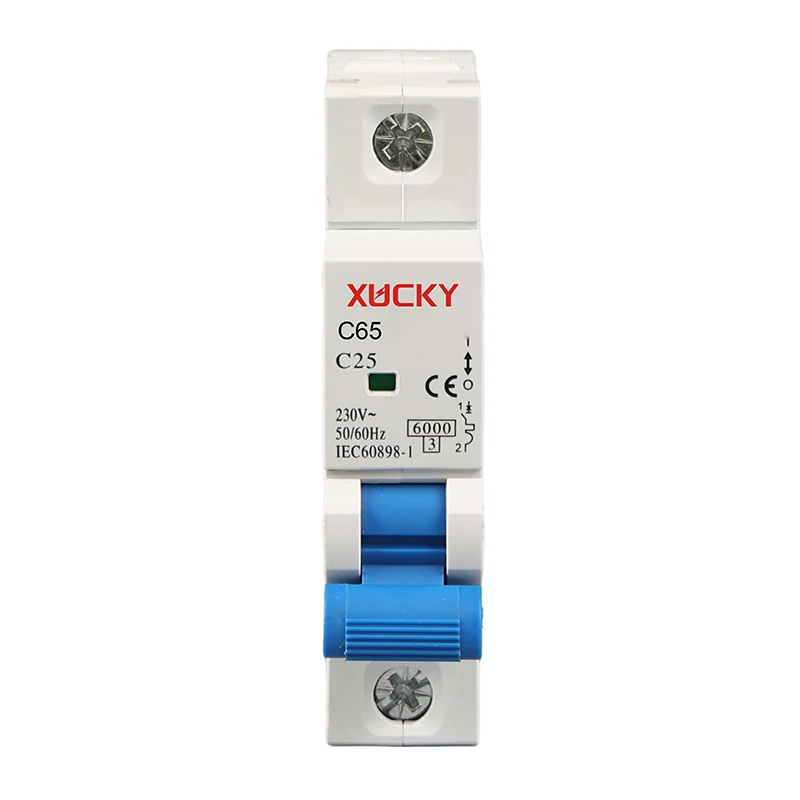

C65 6KA მინიატურული ამომრთველი (ასევე ეძახიან 6KA საყოფაცხოვრებო MCB, მსგავსი CHINT NB1-63) გამოიყენება AC 50Hz წრედისთვის, ნომინალური ძაბვა 110V/230/400V, ნომინალური დენი 1A, 2A, 2A, 3A, 3A, 3A, 25A, 32A, 40A, 50A, 60A, 63A გადატვირთვისაგან და მოკლე ჩართვის დასაცავად, აგრეთვე ჩვეულებრივი სიტუაციების გამოყენებისას მიკროსქემის იშვიათი კონვერტაციისთვის, ასევე გამოიყენება როგორც გამორთვის მიკროსქემის იზოლატორად მიკროსქემისა და აღჭურვილობის დასაცავად.
6KA მინიატურული ამომრთველი (6KA Household MCB) გამოიყენება სამრეწველო, კომერციული, მაღალსართულიანი და სამოქალაქო საცხოვრებელი და სხვა ადგილებისთვის.
აკმაყოფილებს სტანდარტებს: GB10963.1, IEC60898-1.
|
რეიტინგული მიმდინარე |
0.5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
პოლონელები |
1P.2P.3P,4P,1P+N,3P+N |
|
რეიტინგული ძაბვა Ue |
230V/400V |
|
რეიტინგული იმპულსური გამძლეობის ძაბვა (1.2/50)Uimp |
6 კვ |
|
დიელექტრიკული სატესტო ძაბვა და ინდ. სიხშირე . 1 წუთის განმავლობაში |
6 კვ |
|
გატეხვის ჩვენება |
მწვანე ფანჯარა (გათიშული), წითელი ფანჯარა (დახურული) |
|
დაცვის კლასი |
IP20 |
|

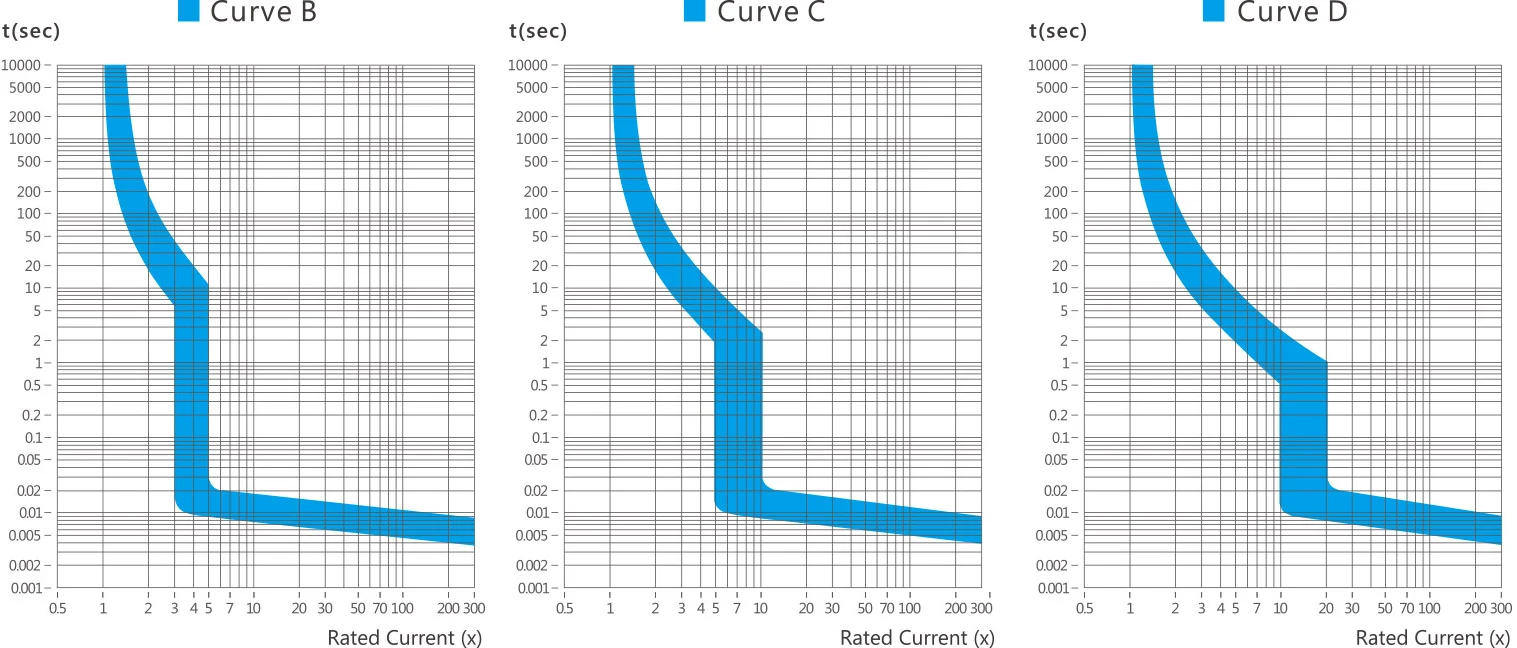

თერმო-მაგნიტური გამოშვების მახასიათებელი |
B-მრუდი (3-5 ინჩი), C-მრუდი (5-10 ინჩი), D-მრუდი (10-14 ინჩი) |
|
ელექტრო ცხოვრება |
2000 |
|
მექანიკური სიცოცხლე |
10000 |
|
საცნობარო ტემპერატურა თერმული ელემენტის დასაყენებლად |
30℃ |
|
გარემოს ტემპერატურა |
-5~+40℃ |
|
ტერმინალის კავშირის ტიპი |
ფილიპსის ხრახნები |
|
ადაპტერის კაბელი |
6-63A 1-25 მმ² 16-3AWG | 80-125A 8-35მმ² 16-2AWG |
|
გამკაცრების ბრუნვა |
3.0N.M |
|
კომბინაცია აქსესუარებით დამხმარე კონტაქტი |
|
|
დამხმარე კონტაქტი |
დიახ |
|
სიგნალიზაციის კონტაქტი |
დიახ |
|
შუნტის გათავისუფლება |
დიახ |
|
ძაბვის გამოშვების ქვეშ |
დიახ |
როდესაც გარემოს ტემპერატურა არ არის 30 გრადუსიანი საორიენტაციო მაჩვენებელი, მითითების კორექტირების ფაქტორი შემდეგია.
|
გარემოს ტემპერატურა |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
მიმდინარე კორექტირების კოეფიციენტი |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
რეიტინგული მიმდინარე |
მინიმალური ადაპტერი სპილენძის მავთული |
|
6A |
1 მმ² / 17AWG |
|
10A |
1,5 მმ² / 16 AWG |
|
16A |
1,5 მმ² / 16 AWG |
|
25A |
2,5 მმ² / 13 AWG |
|
32A |
4 მმ² / 11AWG |
|
40A |
6 მმ² / 10 AWG |
|
50A |
10 მმ² / 7AWG |
|
63A |
10 მმ² / 7AWG |
მონტაჟისთვის გამოიყენება Th35-7.5 ტიპის ფოლადის სამონტაჟო რელსი.
