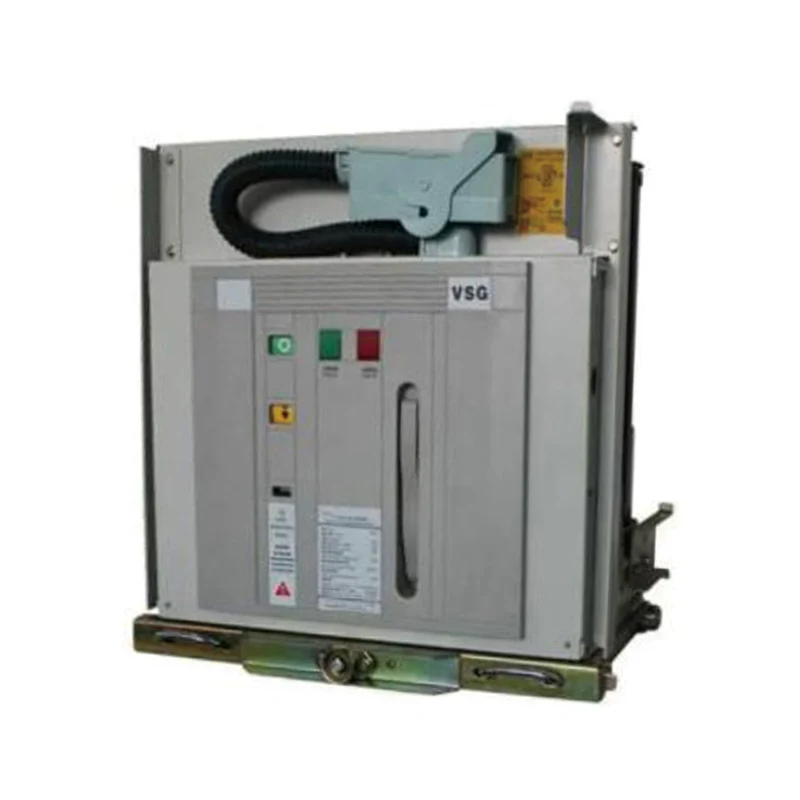

VSG-12 სერიის შიდა მაღალი ძაბვის ვაკუუმური ამომრთველი

XUCKY Electric არის წამყვანი ჩინეთის მწარმოებელი და ექსპორტიორი, სპეციალიზირებულია VSG-12 სერიის შიდა მაღალი ძაბვის ვაკუუმ ამომრთველზე. ჩვენ გვაქვს პროდუქციის ფართო ასორტიმენტი ჩვენი მომხმარებლების სხვადასხვა მოთხოვნილებების დასაკმაყოფილებლად მთელ მსოფლიოში. ჩვენი ერთგულება უმაღლესი ხარისხის, ინოვაციური ტექნოლოგიებისა და მომხმარებელთა შესანიშნავი მომსახურებისადმი გვაიძულებს გამორჩეულები ვართ ჩვენს ინდუსტრიაში.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

♦ სამონტაჟო გზა: ამოსატანი ტიპი, ფიქსირებული ტიპი;

♦ მოქმედი მექანიზმი: ზამბარის მუშაობის მექანიზმი;

♦ ბოძის ტიპი: აწყობილი ბოძი, ჩადგმული ბოძი;

♦ ფაზა-ფაზა მანძილი: 150მმ, 210მმ, 275მმ;

VSG-12 სერიის შიდა მაღალი ძაბვის ვაკუუმის ამომრთველის გარემო პირობები

♦ გარემოს ტემპერატურა: -15r~+40r;

♦ სიმაღლე: <1000მ;

♦ ფარდობითი ტენიანობა: დღიური საშუალო <95%, თვიური საშუალო <90%;

♦ მიწისძვრის ინტენსივობა: <8 დონე;

♦ ადგილები ხანძრის, აფეთქების საშიშროების, სერიოზული ჭუჭყიანი, ქიმიური კოროზიის, ასევე ძლიერი ვიბრაციის გარეშე.

VSG-12 სერიის შიდა მაღალი ძაბვის ვაკუუმ ამომრთველის ძირითადი ტექნიკური პარამეტრები

არა	ელემენტი	ერთეული	ღირებულება
1	ნომინალური ძაბვა	კვ	12
2	1 წთ დენის სიხშირე უძლებს ძაბვას		42
3	რეიტინგული ელვისებური იმპულსი უძლებს ძაბვას		75
4	რეიტინგული სიხშირე	ჰც	50
5	რეიტინგული დენი	A	630, 1250, 1600, 2000, 2500, 3150
6	რეიტინგული მოკლე ჩართვის დენი	kA	25, 31.5, 40
7	რეიტინგული მოკლე დროში გაუძლოს მიმდინარე	kA	25, 31.5, 40
8	მოკლე ჩართვის რეიტინგული ხანგრძლივობა	s	4
9	რეიტინგული პიკური მნიშვნელობა გაუძლოს დენს	kA	63, 80, 100
10	მოკლე ჩართვის რეიტინგული დენი	kA	63, 80, 100
11	მეორადი მიკროსქემის დენის სიხშირე გაუძლო ძაბვას (Imin)	V	2000
12	რეიტინგული ერთჯერადი / უკნიდან უკანა კონდენსატორის ბანკის წყვეტის დენი	A	630/400 (800/400 40 კA-ზე)
	გახსნის დრო (რეიტინგული ძაბვა)	ms	20-50
14	დახურვის დრო (ნომინალური ძაბვა)	ms	35-70
15	მექანიკური სიცოცხლე	ჯერ	10000
16	ელექტრო სიცოცხლე		E2 კლასი
17	მოძრავი და ფიქსირებული კონტაქტების კუმულაციური დასაშვები აცვიათ სისქე	მმ	3
18	რეიტინგული დახურვის სამუშაო ძაბვა	V	AC/DC110/220
19	სარეიტინგო გახსნის სამუშაო ძაბვა	V	AC/DC110/220

არა	ელემენტი	ერთეული	ღირებულება
20	ძრავის ნომინალური სიმძლავრე	W	90
21	დატენვის დრო	s	≤15
22	გასუფთავება ღია კონტაქტებს შორის	მმ	9±1
23	მოგზაურობის მეტი	მმ	3±1
24	კონტაქტის დახურვის დრო	ms	≤2
25	სამფაზიანი გახსნისა და დახურვის ასინქრონიზმი	ms	≤2
26	გახსნის საშუალო სიჩქარე	მ/წმ	0,9-1,7
27	დახურვის საშუალო სიჩქარე	მ/წმ	0.6 ~ 1.0
28	მთავარი გამტარი მიკროსქემის წინააღმდეგობა	mΩ	≤45 (630A) ≤35(1250-2000A) ≤25 (2500A ზემოთ)
29	კონტაქტების დახურვის კონტაქტური წნევა	N	3100-3700 (25-31,5 კA) 4400-4800 (40kA)
30	შეფასებული ოპერაციული თანმიმდევრობა		O-0.3s-CO-180s-CO

შენიშვნა: როდესაც დენი არის 4000A, საჭიროა ჰაერის იძულებითი გაგრილება.

ზოგადი სტრუქტურის ნახაზი და ინსტალაციის ზომა (ერთეული: მმ)

♦ გამოყვანის ტიპი (აწყობილი ბოძი)

კაბინეტის სიგანე	ნომინალური დენი (A)	მოკლე ჩართვის გამორთვის ნომინალური დენი (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000 წწ	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ გამოყვანის ტიპი (ჩაშენებული ძელი)

G	J	K	L	M	N	R	S	T
0)35	280	598	76	78	637	501	202	40
①49	280	598	76	78	637	501	202	40
035	280	598	76	78	637	501	277	40
①49	280	598	76	78	637	501	277	40
(D79	295	586	77	88	698	509	377	0
0109	295	586	77	88	698	509	377	0
