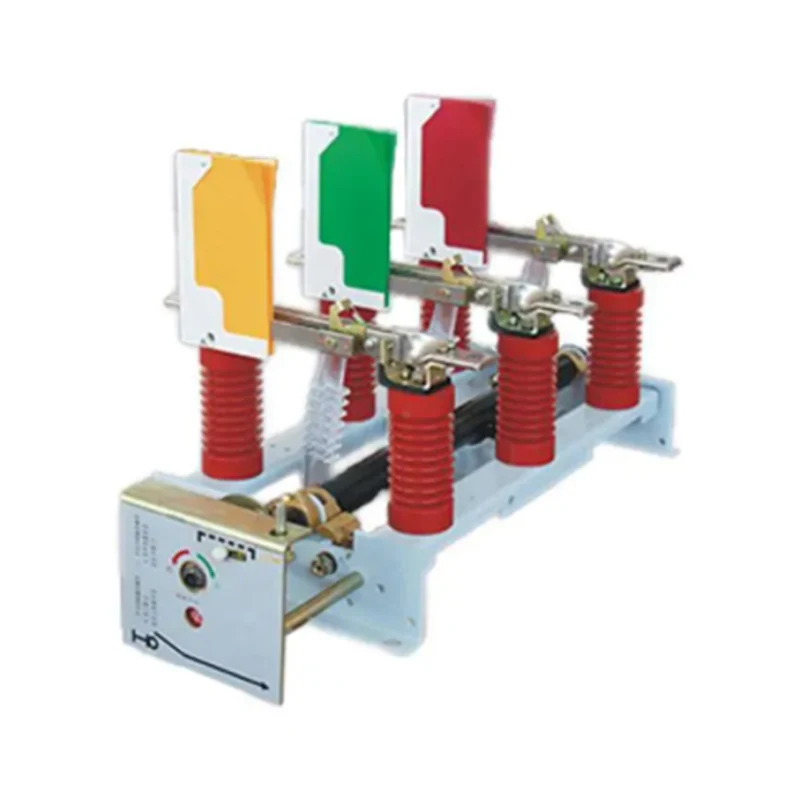

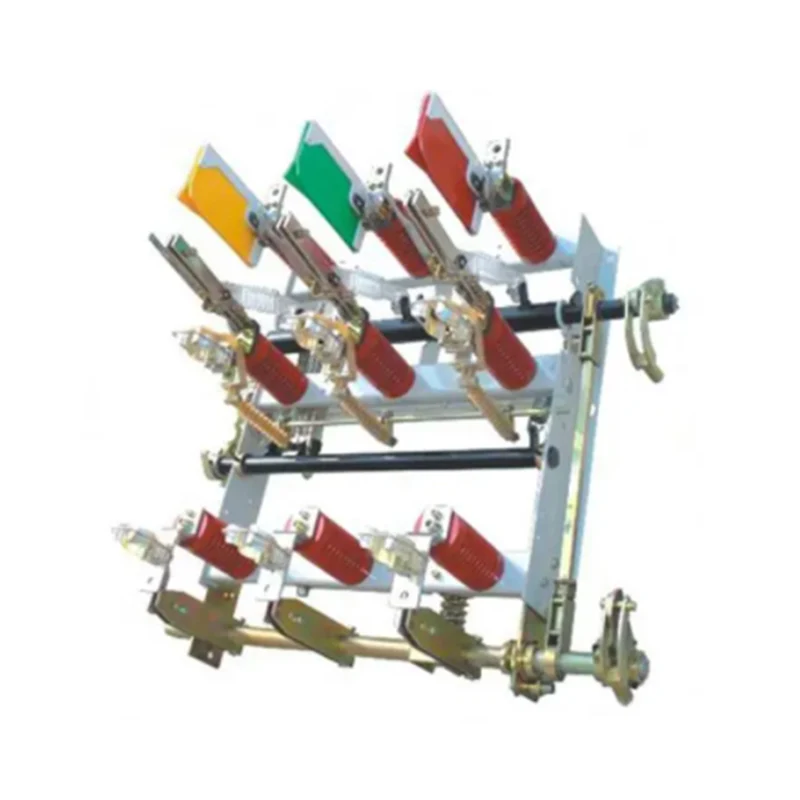

FN7-12 სერიის შიდა მაღალი ძაბვის ჰაერის დატვირთვის ამომრთველი

განაცხადი

FN7-12 არის ახალი ტიპის ჰაერის შიდა მაღალი ძაბვის დატვირთვის შეწყვეტის გადამრთველი. იგი განკუთვნილია AC 50Hz, ნომინალური ძაბვის 12KV სამფაზიანი AC ენერგოსისტემისთვის, როგორც დატვირთვის წყვეტის დენი და დახურვის მოკლე ჩართვის დენი.

ტიპის აღწერა FN7-12 სერიის შიდა მაღალი ძაბვის ჰაერის დატვირთვის შეწყვეტის გადამრთველის

სამუშაო პირობები

● გარემოს ტემპერატურა: -25 °C~ 40°C;

● სიმაღლე: <1000მ;

● ფარდობითი ტენიანობა: დღიური საშუალო <95%; თვიური საშუალო <90%;

● ადგილზე არ უნდა იყოს კოროზიული, წვის და აფეთქების გაზი ან ორთქლი;

● არ არის ხშირი ძალადობრივი ვიბრაცია.

ტექნიკური პარამეტრები FN7-12 სერიის შიდა მაღალი ძაბვის ჰაერის დატვირთვის შეწყვეტის გადამრთველის

ძირითადი სპეციფიკაციები შენიშვნა: (-) (A) გარეშე ცხრილით 1

რეიტინგული პარამეტრები ცხრილი 2

fUse-ის შეფასებული პარამეტრები ცხრილი 3

A*: თავდამსხმელთან ერთად.

ზოგადი სტრუქტურის ნახაზი და ინსტალაციის ზომა ( ერთეული მმ )

ნახაზი 1 FN7-12 დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1. რკალის ჩაქრობის დანა 2. რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. იზოლატორი 4. საყრდენი 5. დინამიური საკონტაქტო დანა 6. სტატიკური საკონტაქტო დანა 7. ზამბარის ენერგიის შესანახი მოწყობილობა (მთავარი ღერძის ყდის შიგნით) 8. დანის მთავარი მბრუნავი მკლავი

ნახაზი 2 FN7-12DXL დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1.რკალის ჩაქრობის დანა 2.რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. იზოლატორი 4. ბაზა 5. დინამიური საკონტაქტო დანა 6. სტატიკური საკონტაქტო დანა 7. ზამბარის ენერგიის შესანახი მოწყობილობა (მთავარი ღერძის ყდის შიგნით) 8. დამიწების დანა 9. მთავარი დანის დახურვის მოსახვევი მკლავი 10. დამიწების დანის საკეტი შემობრუნების მკლავი

ნახაზი 3 FN7-12DXLR გამოყოფილი ტიპის დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1. რკალის ჩაქრობის დანა 2. რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. იზოლატორი 4. დამიწების დანა 5. ბაზა 6. დინამიური საკონტაქტო დანა 7* სტატიკური საკონტაქტო დანა 8. დაუკრავენ 9* ზამბარის ენერგიის შესანახი მოწყობილობა (მთავარი ღერძის ყდის შიგნით) 10. დამიწების ენერგიის შესანახი ზამბარა 11. ჩაკეტვის მოწყობილობა 12. ძირითადი დანის დახურვისა და გასახსნელი ბრუნვის მკლავი 13. დამიწების დანის დახურვისა და გასახსნელად შემობრუნების მკლავი

ნახაზი 4 FN7-12R გამოყოფილი ტიპის დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1. რკალის ჩაქრობის დანა 2. რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. იზოლატორი 4. ბაზა 5. დინამიური საკონტაქტო დანა 6. სტატიკური საკონტაქტო დანა 7. ზამბარის ენერგიის შესანახი მოწყობილობა (მთავარი ღერძის ყდის შიგნით) 8. დაუკრავენ 9. მთავარი დანა შემობრუნების მკლავის დახურვა და გახსნა

ნახაზი 5 FN7-12DXLRA ინტეგრირებული ტიპის დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1 .რკალის ჩაქრობის დანა 2.რკალის კონტაქტური ნაწილი და რკალის ჩაქრობის კამერა 3. დარტყმის ტიპის დაუკრავენ 4. იზოლატორის საყრდენი 5. დამიწების დანა 6. ბაზა 7. დინამიური საკონტაქტო დანა 8. ძირითადი დანის ჩამკეტი ზამბარა 9. სტატიკური საკონტაქტო დანის ენერგია 10. -სათავსო ზამბარა 11. ძირითადი დანის გასახსნელი ზამბარა 12. ჩაკეტვის მოწყობილობა 13. ძირითადი დანის დახურვა და შემობრუნების მკლავი m 14. დამიწების დანის დახურვა და გასახსნელი ბრუნვის მკლავი

ნახაზი 6 FN7-12C დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1.რკალის ჩაქრობის დანა 2. რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. იზოლატორი 4. ბაზა 5. დინამიური საკონტაქტო დანა 6. სტატიკური საკონტაქტო დანა 7. ზამბარის ენერგიის შესანახი მოწყობილობა (მთავარი ღერძის ყდის შიგნით) 8. ფირფიტა

ნახაზი 7 FN7-12CR გამოყოფილი ტიპის დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1.რკალის ჩაქრობის დანა 2. რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. იზოლატორი 4. ბაზა 5. დინამიური საკონტაქტო დანა 6. სტატიკური საკონტაქტო დანა 7. ზამბარის ენერგიის შესანახი მოწყობილობა (მთავარი ღერძის ყდის შიგნით) 8. დაუკრავენ 9. ფირფიტა

ნახაზი 8 FN7-12CDXLRA ინტეგრირებული ტიპის დატვირთვის გადამრთველის მონახაზი და ინსტალაციის ზომა

1. რკალის ჩაქრობის დანა 2. რკალის საკონტაქტო ნაწილი და რკალის ჩაქრობის კამერა 3. დარტყმის ტიპის დაუკრავენ 4. დამიწის დანა 5. იზოლატორი 6. ძირი 7. ძირითადი დანის დახურვის ზამბარა 8. დინამიური საკონტაქტო დანა 9. სტატიკური საკონტაქტო დანა 10. დამიწების ენერგიის შესანახი ზამბარა 11. მთავარი დანის გასახსნელი ზამბარა 12. ფირფიტა 13. ნახაზი 11
