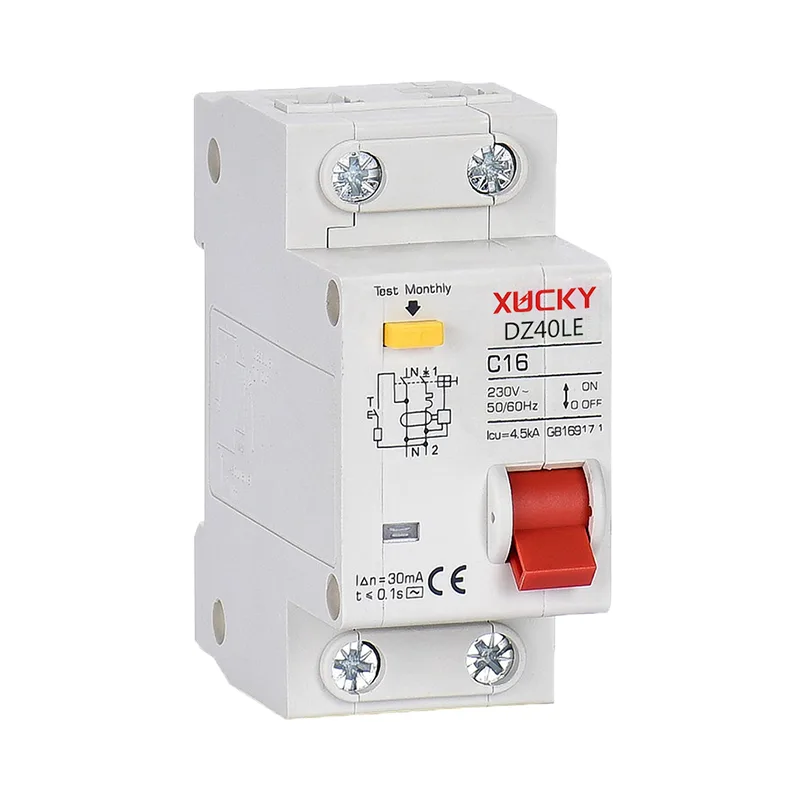

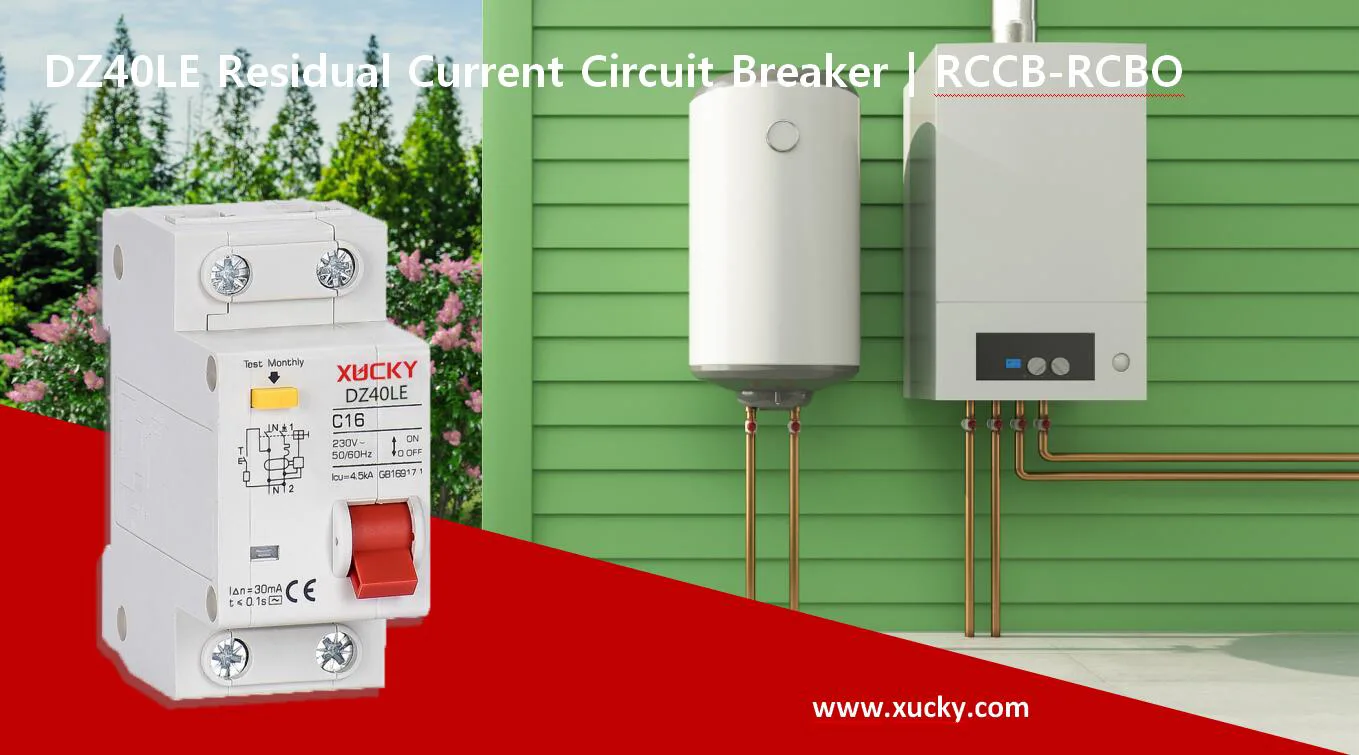

DZ40LE RCBO

DZ40LE ნარჩენი მიმდინარე მიკროსქემის ამომრთველი გაუმჯობესდა Xucky– სგან, შიდა მიკროსქემის საბჭო იღებს ინტეგრირებულ წრეს, შესრულება უფრო მაღალი და საიმედოა! DZ40LE RCBO (DPN VIGI) (ფაზის ხაზი + ნეიტრალური ხაზი + გაჟონვა + ძაბვა) შესაფერისია ერთფაზიანი საცხოვრებელი წრე 50Hz / 60Hz, რეიტინგული ძაბვა 230V, შეფასებული დენი 63A, დაიცვას გაჟონვა და დაიცვას სამოქალაქო ელექტრული წრის გადატვირთვა და მოკლე წრე.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

DZ40LE RCBO

განაცხადის ფარგლები

DZ40LE RCBO- ს ასევე შეუძლია იშვიათად ჩართოთ ან გამორთოთ ელექტრო მოწყობილობები და განათების ხაზები ნორმალურ პირობებში, განსაკუთრებით სამრეწველო და კომერციული განათების განაწილების სისტემისთვის. დედამიწის გაჟონვის შეცვლა MCB- ს აქვს მცირე ზომის, მაღალი დარღვევის სიმძლავრე; NULL LINE და LIVE ხაზი ერთდროულად მოწყვეტილია, ხოლო ცოცხალი ხაზის შეცვლის შემთხვევაში, ელექტრო გაჟონვის მიკროსქემის ამომრთველს კვლავ შეუძლია დაიცვას გაჟონვისგან. ელექტრონული გაჟონვის გადაჭარბებული ძაბვისგან დაცულმა ფილტრმა შეიძლება ხელი შეუშალოს მყისიერი ძაბვით გამოწვეული შეცდომით გამოწვეული შეცდომით (განათება, სხვა აღჭურვილობის ხაზის ჩარევა) და მყისიერი დენი (მაგალითად, capacitive დატვირთვის ხაზი). ელექტრო გაჟონვის მიკროსქემის ამომრთველი აკმაყოფილებს GB16917.1 და სხვების სტანდარტებს.

ნორმალური ოპერაციული პირობები და ინსტალაციის პირობები

■ ატმოსფერული ჰაერის ტემპერატურა: -5 ℃ ~ +40 ℃, და ყოველდღიური საშუალო ტემპერატურა არ აღემატება +35.

■ სიმაღლე არ აღემატება 2000 მეტრს.

■ ატმოსფერული ფარდობითი ტენიანობა ატმოსფერული ჰაერის ტემპერატურაზე + 40 ℃ არ აღემატება 50%, დაბალ ტემპერატურაზე შეიძლება უფრო მაღალი ტენიანობა ჰქონდეს. მაგალითად, + 20 ℃ 90%. შეასრულეთ გელის ზედაპირზე პროდუქტის ტემპერატურის ცვლილებები და მიიღოთ შესაბამისი ზომები.

■ დაბინძურების დონე არის 2.

■ ელექტრომაგნიტური გარემო არის გარემო B.

■ გარე მაგნიტური ველი მიკროსქემის დამონტაჟების ადგილის მახლობლად არ აღემატება გეომაგნიტური ველის 5 -ჯერ 5 -ჯერ.

■ იგი დამონტაჟებულია განაწილების ყუთში, ელექტროენერგიის განაწილების კაბინეტში ან ყუთში სტანდარტული სარკინიგზო (TH35-7.5).

■ ინსტალაცია ზოგადად ვერტიკალური ინსტალაციაა, სამონტაჟო თვითმფრინავის მიდრეკილება და ვერტიკალური თვითმფრინავი არ აღემატება ± 5 °, სახელური ნიშნავს ენერგიას.

■ ინსტალაციის ადგილი მნიშვნელოვანი ზემოქმედებისა და ვიბრაციის გარეშე, და საშიში (ასაფეთქებელი) მედია და წვიმისა და თოვლის შეჭრა.

■ ინსტალაციის კატეგორიები: ⅱ, ⅲ დონე.

ტექნიკური პარამეტრები

ნიმუში	DZ40LE
დაცვის ტიპი	AC ტიპი (RCBO)
შეფასებული მიმდინარე	6-63 ა
შეფასებული ოპერაციული ძაბვა	230V /400V AC
შეფასებული საიზოლაციო ძაბვა:	500 ვ
შეფასებული ნარჩენი ოპერაციული მიმდინარეობა	30ma
ელექტრო ცხოვრება	2000
მექანიკური ცხოვრება	8000
გატეხვა სიმძლავრე:	4.5 კა
მოგზაურობის ინდიკატორი: DZ40LE Electric Leakage Circuit Breaker– ს აქვს ნარჩენი მიმდინარე ოპერაციული მოგზაურობის ინდიკატორის ფანჯარა, როდესაც გაჟონვის ხარვეზია, ფანჯარა იცვლება უფეროდან წითელამდე
გაყვანილობა:	6 ~ 63 ა, შეიძლება დაუკავშირდეს მავთულხლართებს 25 მმ და ქვემოთ
სტანდარტი	IEC61009-1 / GB16917.1
დამოწმება	CCC, CB
Tripping მახასიათებლები:	C- ტიპის მრუდი, ჩვეულებრივი დატვირთვისა და განაწილების კაბელების დაცვა, მყისიერი მოგზაურობის დიაპაზონი (5 ~ 10)

მიმდინარე კლასი (ა)	ხრახნი	შეფასებული ბრუნვის (N.M)	Ultimate Torque (n.m)	სტანდარტული ბრუნვის (N.M)
6-40	მ 5	2.5	4.5	2.0

ძირითადი ტექნიკური პარამეტრები

ნიმუში	პოლუსი	შეფასებული მიმდინარე (ა)	შეფასებული მიმდინარე (ა)			Tripping Type
			ძაბვა (v)	მოკლე ჩართვის დარღვევის მოცულობა (ა)	cosφ
DZ40LE-63	1p+n	6、10、16、20、25、32、40、50、63	230	4500	0.65-0.7	C

შეფასებული ნარჩენი ოპერაციული დენი: 30mA; შეფასებული ნარჩენი არაოპერაციული დენი: 15MA; შეფასებული ნარჩენი დამზადებისა და დარღვევის შესაძლებლობები: 2000 ა; გაჟონვის მოქმედების დრო: ≤ 0.1s; გაუძლოს იმპულსის ძაბვას: UIMP = 4KV; მოქმედების მახასიათებლების შეფერხება: (იხ. ცხრილი)

Tripping Type	შეფასებული მიმდინარე (ა)	ტესტის მიმდინარეობა	დააყენეთ დრო	დააყენეთ დრო	პერსპექტიული შედეგი
C	≤63	1.13ln	სიცივე	T≥1H	არა ტრიალი
	≤63	1.45ln	ცხელი	T ＜ 1H	ტირილი
	≤32	2.55ln	სიცივე	1S	ტირილი
	≤32	2.55ln	სიცივე	1S	ტირილი

მყისიერი მოქმედების მახასიათებელი

Tripping Type	Tripping Type (ა)	საწყისი მდგომარეობა	დააყენეთ დრო	პერსპექტიული შედეგი
C	5ln	სიცივე	T≤0.1S	1.2
C	10 ლნ	სიცივე	T≤1H	2.0

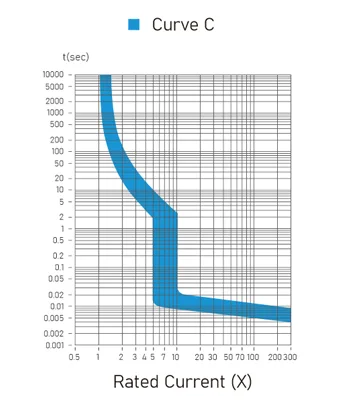

დამახასიათებელი დამახასიათებელი მრუდი - C ტიპი

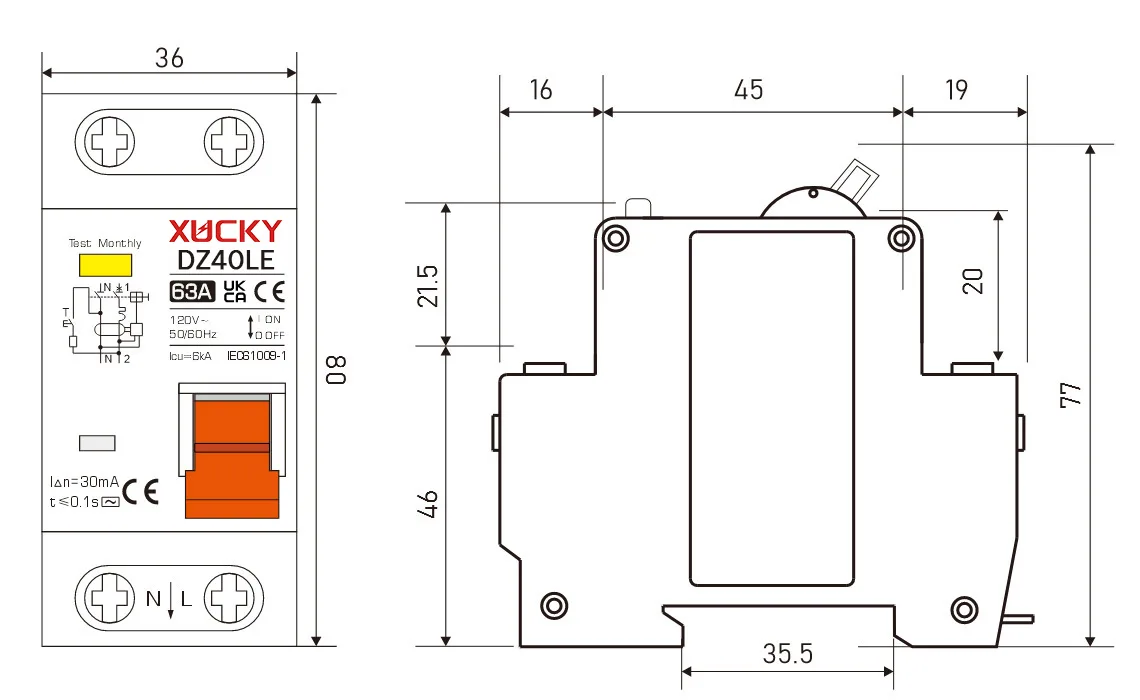

DZ40LE RCBO

სტრუქტურა და სამუშაო პრინციპი

DZ40LE ნარჩენი მიმდინარე წრიული ამომრთველი არის მიმდინარე მოქმედების ელექტრონული გაჟონვის მიკროსქემის ამომრთველი. ეს არის ინტეგრაციული მინიატურული გაჟონვის დაცვის მიკროსქემის ამომრთველი, რომელიც განკუთვნილია ერთფაზიანი მიკროსქემისთვის, აქვს დიდი სიმძლავრე და მცირე ზომები, მომხმარებლის ინსტალაციისთვის რესურსებისა და სივრცის დაზოგვის მიზნით.

ელექტრული გაჟონვის მიკროსქემის ამომრთველი ძირითადად შედგება კონტაქტის, საქმის, ოპერაციული მექანიზმის, ელექტრომაგნიტური სისტემის, ტრიპტომაგნიტური მოწყობილობის, რკალის ჩაქრობის მოწყობილობის, ნულოვანი მიმდევრობის ტრანსფორმატორის, ელექტრონული დისკრიმინაციული საკონტროლო მიკროსქემის და სხვა ნაწილების და სხვა ნაწილებისგან. დედამიწის გაჟონვის შეცვლას აქვს გადატვირთვის, მოკლე წრისა და გაჟონვის დაცვის ფუნქციები.

დედამიწის გაჟონვის შეცვლის სამუშაო პრინციპი

გადატვირთვის დაცვა: როდესაც გადატვირთვა ხდება, ბიმეტალი ხელს უწყობს საკეტს, რათა მიკროსქემის ამომრთველი იმისთვის, რომ დაიცვან მიკროსქემის დასაცავად;

მოკლე ჩართვის დაცვა: როდესაც მოკლე ჩართვის ხარვეზი ხდება, ელექტრომაგნიტური კოჭები ქმნიან ძლიერ მაგნიტურ ველს, ბირთვი ხელს უწყობს საკეტს სწრაფად, რათა გააკეთოს მიკროსქემის ამომრთველი (შეწყვიტეთ ელექტრომომარაგება 0.1s) და მოქმედების დაცვა;

გაჟონვის დაცვა: როდესაც გაჟონვის ხარვეზი გვხვდება დაცვის წრეში, ნულოვანი მიმდევრობის მიმდინარე ტრანსფორმატორის მიმდინარე ვექტორული თანხა არ არის ტოლი ნულის ტოლი, ტრანსფორმატორის მეორადი გამომავალი წარმოქმნის ძაბვას, SCR– ის გამტარიანობას, ელექტრომაგნიტური ტრიპინგის სისტემის აქტს, რათა მოგზაურობა ROD– ით შეაჩეროს Circuit Breaker– ის მოგზაურობით და შეწყვიტოს ელექტროენერგიის დაცვა 0.1S– ით, რომელიც თამაშობს აეროფორმით.
