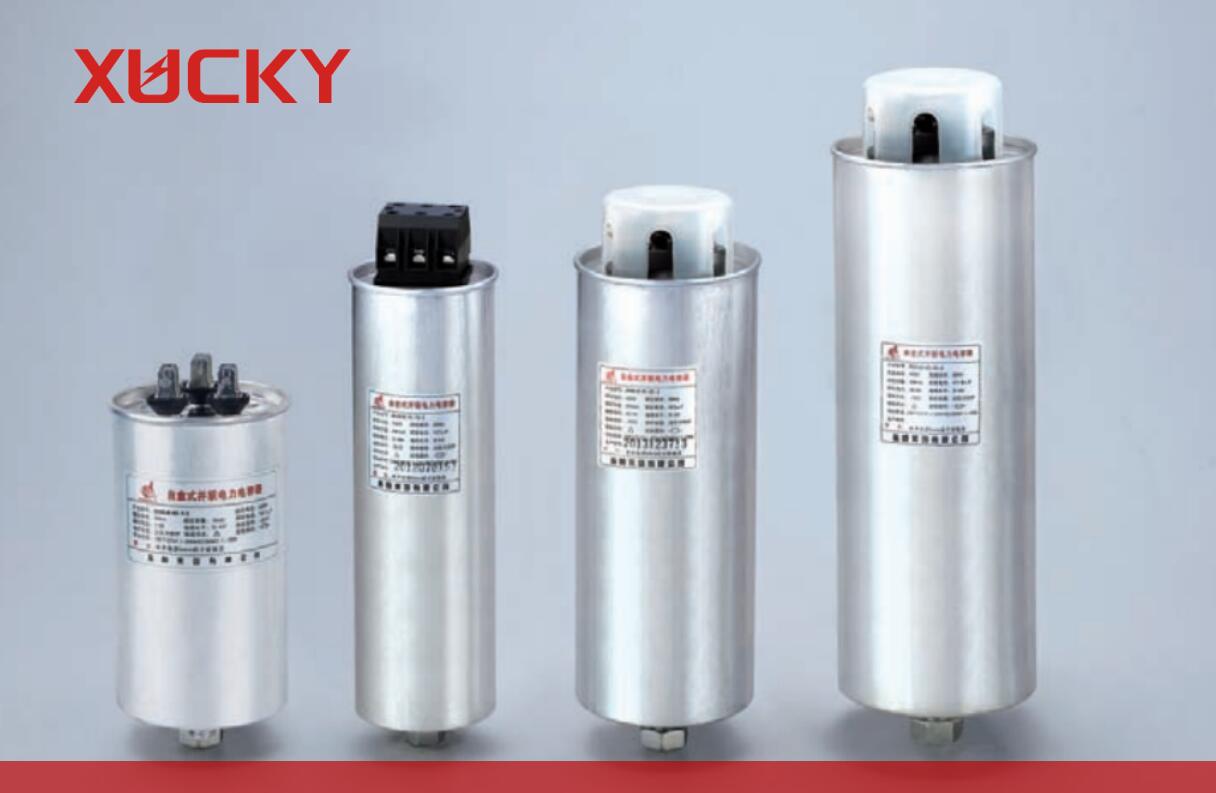

ცილინდრის თვით სამკურნალო შუნტი დენის კონდენსატორი

დაბალი ძაბვის დახურული კონდენსატორი თვითშემკურნებელი ტიპის

განაცხადი

XUCKY ცილინდრის თვითშემკურნებელი შუნტი დენის კონდენსატორი გამოიყენებოდა 50Hz ან 60Hz დაბალი ძაბვის სისტემის მოწყობილობებში, მას აქვს სიმძლავრის კოეფიციენტის რეგულირება, იგი შესაფერისი იყო ნორმალურ ველში კომპენსატორში და ცენტრალიზებული იყო ავტოკომპენსაციისთვის, მას შეუძლია შეამციროს რეაქტიული ენერგიის დაკარგვა, გააუმჯობესოს ძაბვის ხარისხი, ეროვნული რეკომენდაციაა ელექტრო პროდუქტების დაზოგვა.

ეს პროდუქტი აკმაყოფილებს სტანდარტს:  GB/T 12747, IEC831-1/2.

სამუშაო პირობები

დენის კონდენსატორი უნდა დაადასტუროს მარცხენა ძაბვის შემცირება ნომინალურ ძაბვამდე 10%-მდე, რათა ისევ შეიყვანოს დენის გათიშვის შემდეგ, ჩვეულებრივ მას დასჭირდება თითქმის 200 წამი. ასე რომ, ის აირჩევს დენის კონტროლერს, რომელსაც აქვს შეყვანის და რეპუტაციის დაბლოკვის დროის ფუნქცია დენის გათიშვის შემდეგ. თუ აირჩევთ ჩვეულებრივ დენის კონტროლერს, ის უნდა დააინსტალიროთ

სიჩქარე განმუხტვის სიმძლავრის მოწყობილობა. ის არ შემოიფარგლება, რომელიც გამოიყენებს იგივე ელექტრული ფაქტორის შეყვანის და ჩიპის შეცვლას.

სიმაღლე არ არის 2000 მ-ზე მეტი.

ტემპერატურის ტიპი: -25/C დაბალი ტემპერატურა, უმაღლესი ტემპერატურა არის C ტიპის (ეს არ უნდა აღემატებოდეს 50℃ საშუალო ტემპერატურა არ არის 40℃-ზე მეტი 24 საათის განმავლობაში, ერთი წლის საშუალო ტემპერატურა არაუმეტეს 30℃), დენის კონდენსატორი იმუშავებს კარგი ვენტილაციის პირობებში. ეს არ დაუშვებს დალუქვისა და მონტაჟის პირობებში.

სტრუქტურის მახასიათებლები

ცილინდრის ალუმინის კორპუსის აღება.

ჩაეფლო სითხე: არ არის დაბინძურების დიელექტრიკული ზეთის სოციალური ეფექტი.

პრესის მოხსნადი აღჭურვილობისა და გამტარი ელექტრული რეზისტერის ჩასმა

კონდენსატორის ბირთვი არის სამკურნალო კარგი ხარისხის მეტალიზებული ფილმი.

კონდენსატორის ზედა არის შეხების საწინააღმდეგო ელექტრო ტერმინალის ბლოკი.

ქვედა არის M12 ან M16 დამონტაჟება ადგილზე ჭანჭიკი.

სამფაზიანი კონდენსატორი არის შიგნით △ შეერთების გზა.

კოდი და მნიშვნელობა

ძირითადი ტექნიკური მონაცემები

1. ნომინალური ძაბვა: 0.23kV,0.25kV,0.4kV,0.415kV,0.45kV,0.48kV,0.525kv და ასე შემდეგ.

2. ნომინალური სიმძლავრე: 1~30kvar

3. ტევადობის ტოლერანტობა: -5%~+10%

4. დენის დაკარგვა tanδ ≤0.1%

5. ბოძების ძაბვას შორის: 2. 15-ჯერ ნომინალური ძაბვა არის 5 წამი, არ არის მუდმივი  პუნქცია ან ბზინვარება

6. დიელექტრიკული დონე: საფარს შორის დაამატეთ ძაბვა: 2-ჯერ ნომინალური ძაბვა პლუს 2KV ან 3KV, გთხოვთ, აიღოთ სიმაღლე გააგრძელეთ 10 წამი, არ არის პუნქცია და ბზინვარება

7. მაქსიმალური დასაშვები ძაბვა: 1.1-ჯერ ძაბვა, ყოველ 24 საათში არაუმეტეს 8 საათისა, 1.15-ჯერ ძაბვა, ყოველ 24 საათში არის არაუმეტეს 30 მუნიტის 1.2-ჯერ ძაბვა.

8. არაუმეტეს 5 წამისა (გაგრძელება) 1.3-ჯერ ძაბვა, არა უმეტეს 1 წუთისა.

9. მაღალი სანებართვო დენი: ნებადართულია მუშაობა 1,3-ჯერ ნაკლები ნომინალური დენის ფარგლებში, რადგან არის ძაბვისა და კონდენსატორის დადებითი გადახრები და ჰარმონიული ზედმეტი დენი არ არის 1,43-ჯერ ნომინალური დენი.

10. განმუხტვის კომპონენტი: შიგნით ჩადეთ გამონადენის რეგისტრი, კონდენსატორი გათიშა ელექტროენერგია, ვიდრე გამორთეთ 3 ელექტრული, ამიტომ ძაბვა შემცირდება 50 ვ-მდე

11. სტანდარტი: GB/T12747-2004, IEC60831-2002

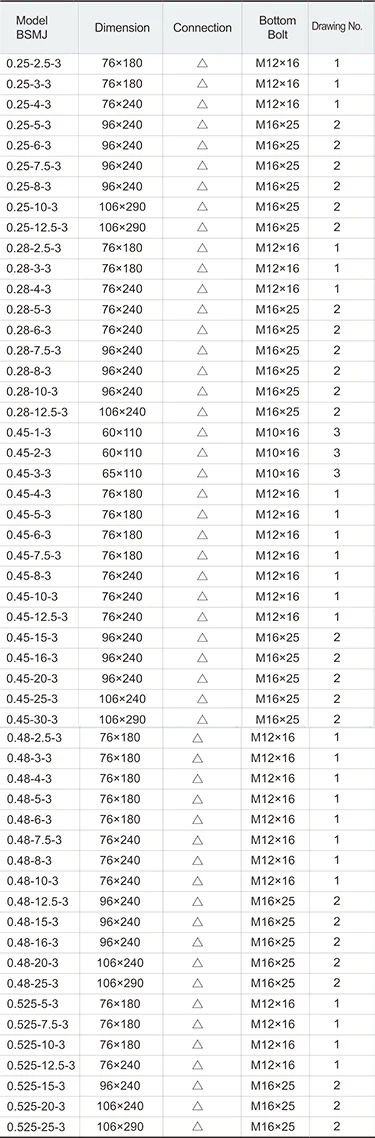

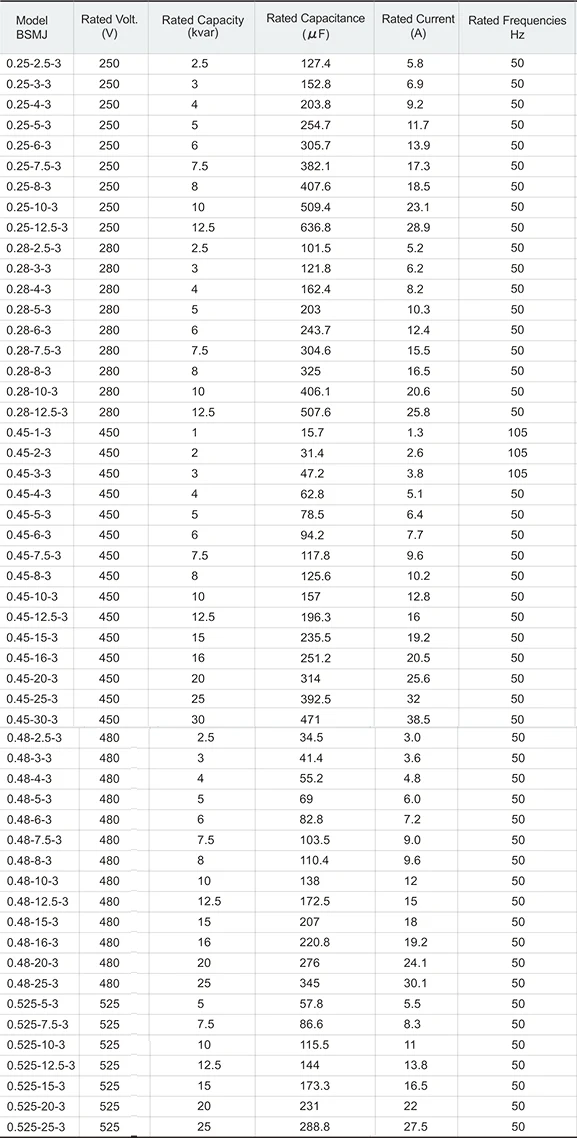

სამფაზიანი კონდენსატორების სპეციფიკაციები

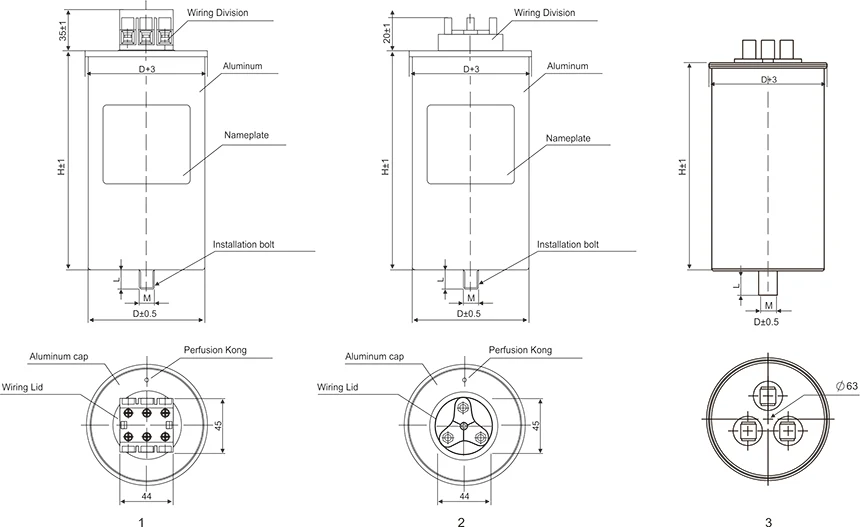

ინსტალაციისა და განზომილების სქემა
